Dalian Eastern Display Co., Ltd.

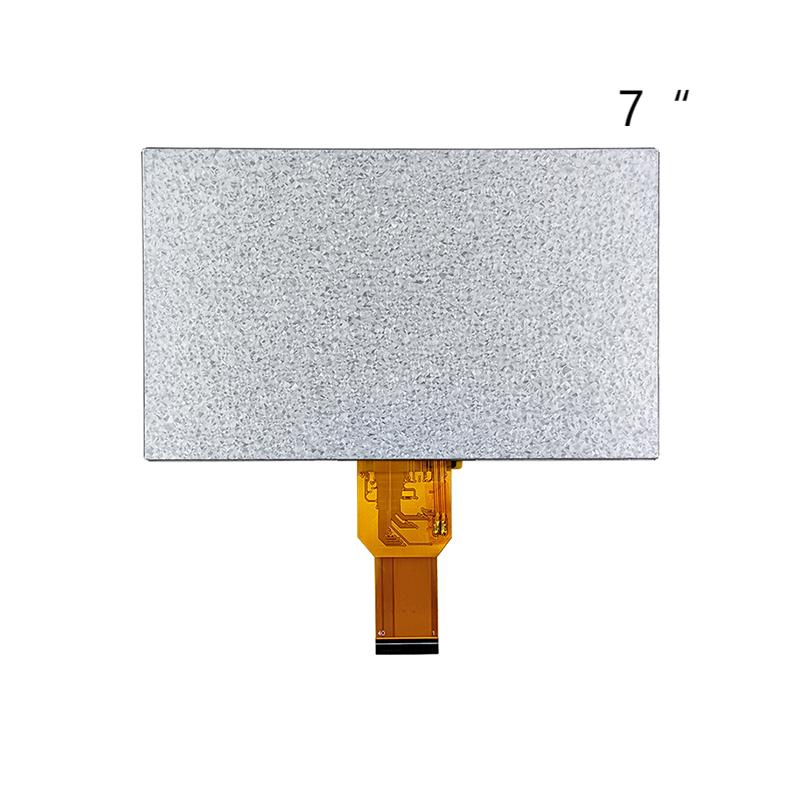

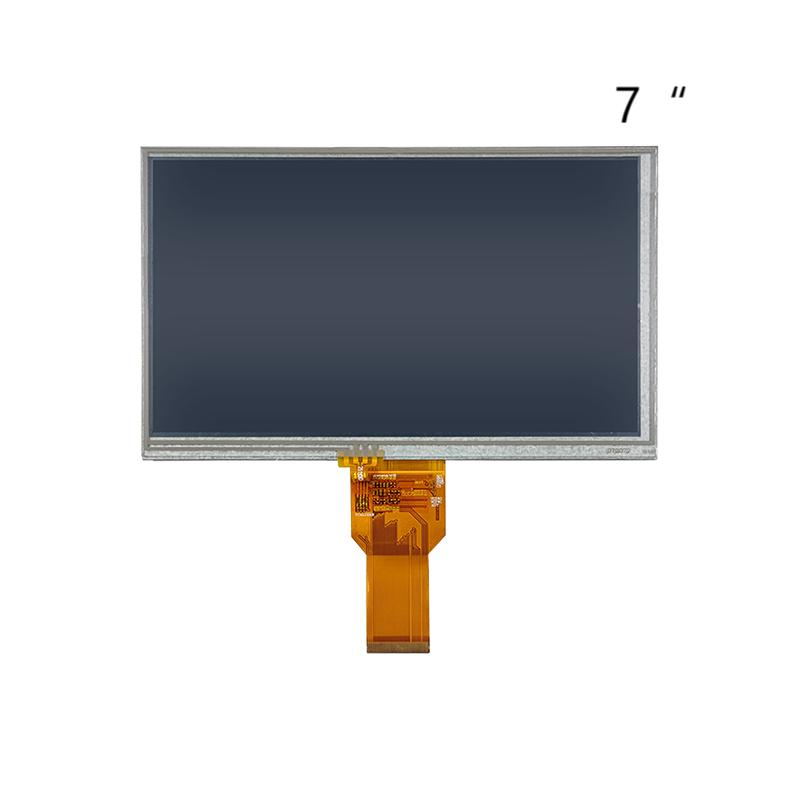

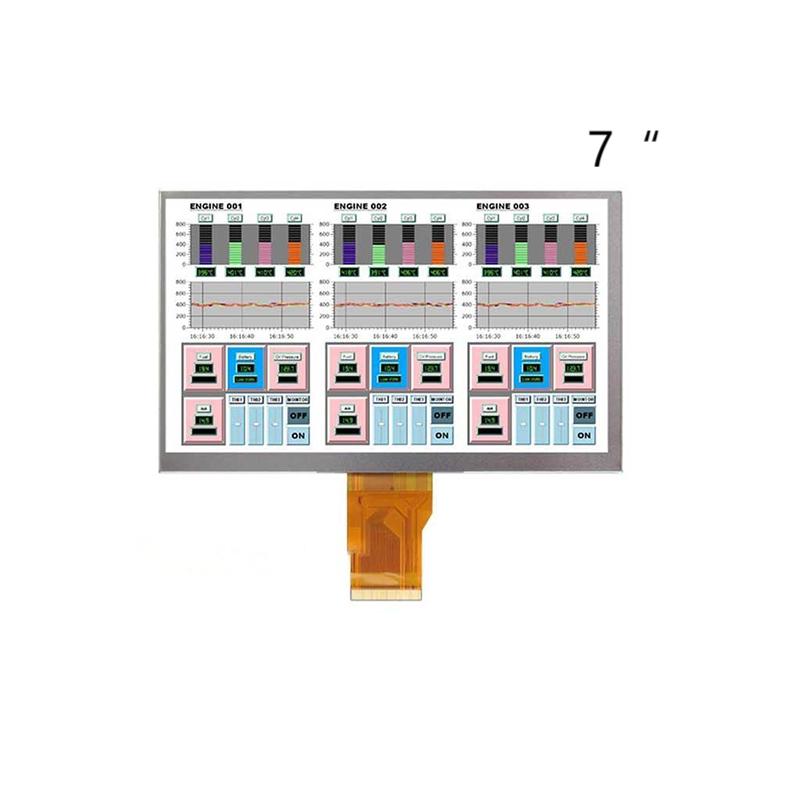

7-дюймовый TFT-дисплей с разрешением 800×480 пикселей, высокой яркостью 1000 кд/м² — показания остаются чёткими даже при ярком освещении. Простота управления, быстрая адаптация к большинству промышленных управляющих платформ. Рабочая температура от -30°C до +85°C, высокая устойчивость к электромагнитным помехам. Подходит для использования в жёстких условиях: уличные приборы, оборудование заводской автоматизации, строительная техника, контрольно-измерительные приборы и т.д.
EASTERN DISPLAY — Эксперт в области глобальных дисплейных решений
✅ Точная адаптация под требования
Полный спектр размеров от 0.96" до 15.6", разрешение на выбор от 80×160 до 1920×1200. В наличии более 200 стандартных моделей.
✅ Индивидуальные решения:
Мы предлагаем следующие услуги по кастомизации:
1. Яркость подсветки.
2. Толщина, форма и материал защитного стекла.
3. Технологии обработки поверхности 3A (AF/AR/AG).
4. Полная ламинация OCA.
5. Интегрированный корпус.
6. Сенсорные панели RTP/CTP на заказ.
✅ Выбор международных клиентов
Обслуживание клиентов из более чем 20 стран, включая Китай, Германию, США, Польшу и Японию. Разработано более 5000 индивидуальных решений TFT-дисплеев.
✅ Строгие экологические стандарты
Вся продукция сертифицирована по стандартам RoHS/REACH.

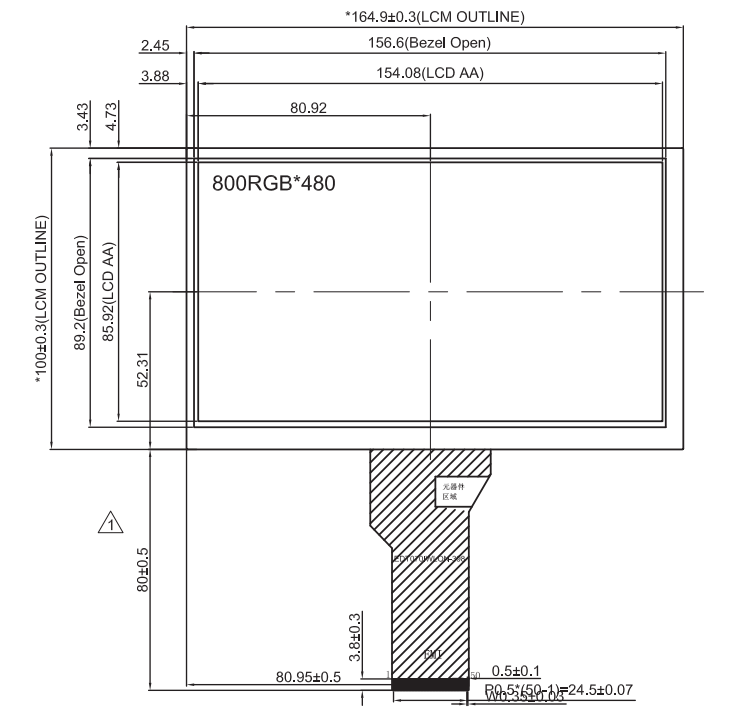

| Manufacturer | EASTERN DISPLAY |
| Product model | EDT070HSANX-398 |
| Resolution | 800*480 |
| Interface | 24 bit RGB interface |
| Driver chip | ILI6137+ILI5960 |
| Connection | FPC |
| Display type | 16.7M color TFT display |
| Viewing angle | 6 O`clock |
| Operating voltage | 3.3V |
| Backlight type | LED backlight |
| Backlight brightness | 1000cd/m2 |
| Operating temperature | -30-85℃ |
| Storage temperature | -40-90℃ |
| Cover | Customized services such as AF/AG/AR. |
| Lifetime | 50000H |
