Dalian Eastern Display Co., Ltd.

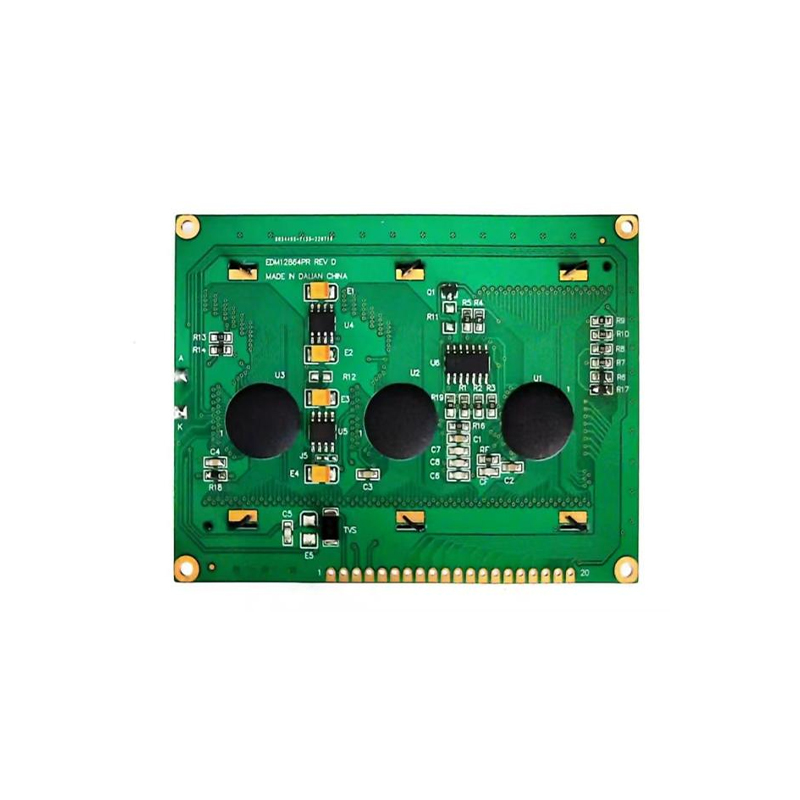

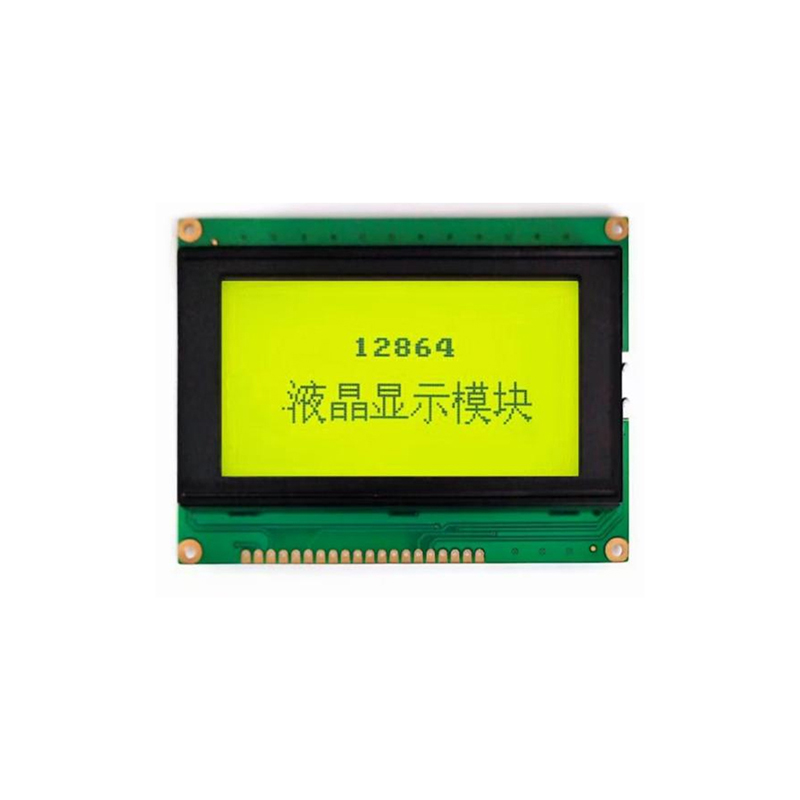

Данный продукт представляет собой матричный ЖК-дисплей 12864, способный отображать графику с разрешением 128 столбцов × 64 строки пикселей. Дисплей выполнен по технологии STN с жёлто-зелёным режимом и светодиодной подсветкой (LED backlit LCD), отображает чёрные символы на жёлто-зелёном фоне, обладает высокой контрастностью и широким углом обзора. Модуль содержит встроенный драйвер, изготовлен по технологии COB (Chip on Board) и подключается к главному управляющему микроконтроллеру (MCU) через 8-битный параллельный интерфейс ЖК-дисплея (parallel LCD), предназначен для отображения различных изображений и текста. Встроенная компенсационная схема обеспечивает отличное качество отображения модуля даже при работе в широком температурном диапазоне.
Данный продукт представляет собой ЖК-дисплей 12864, способный отображать графику с разрешением 128 столбцов × 64 строки пикселей. Дисплей выполнен по технологии STN с жёлто-зелёным режимом и светодиодной подсветкой (LED backlit LCD), отображает чёрные символы на жёлто-зелёном фоне, обладает высокой контрастностью и широким углом обзора. Модуль содержит специализированный драйвер, изготовлен по технологии COB (Chip on Board) и подключается к главному управляющему микроконтроллеру (MCU) через 8-битный параллельный интерфейс ЖК-дисплея, предназначен для отображения различных изображений и текста. Встроенная компенсационная схема обеспечивает отличное качество отображения модуля даже при работе в широком температурном диапазоне. Данные графические матричные ЖК-модули (graphic dot matrix display LCM) доступны с такими разрешениями, как 122×32, 128×64, 128×128, 144×32, 160×160, 160×32, 160×80, 192×64, 240×64, 240×128, 320×240 и другими. Заказчики могут выбирать различные комбинации типов подсветки ЖК-дисплеев и самих ЖК-панелей в соответствии с требованиями к продукту, а также заказывать индивидуальные исполнения.
| Manufacturer | Eastern Display |
| Product model | EDM12864PR-02 |
| Display content | 128x64 dot matrix display |
| Background | Yellow-green |
| Interface | 8-bit parallel LCD |
| Driver chip model | LCD controller AIP31108 |
| Module type | COB LCD Module |
| Connection | Zebra |
| Display type | STN LCD，Positive，Transflective |
| Viewing angle | 6 O'clock |
| Operating voltage | 5V |
| Backlight type | LED backlit |
| Backlight color | Yellow-green |
| Operating temperature | -20~70℃ |
| Storage temperature | -30~80℃ |
