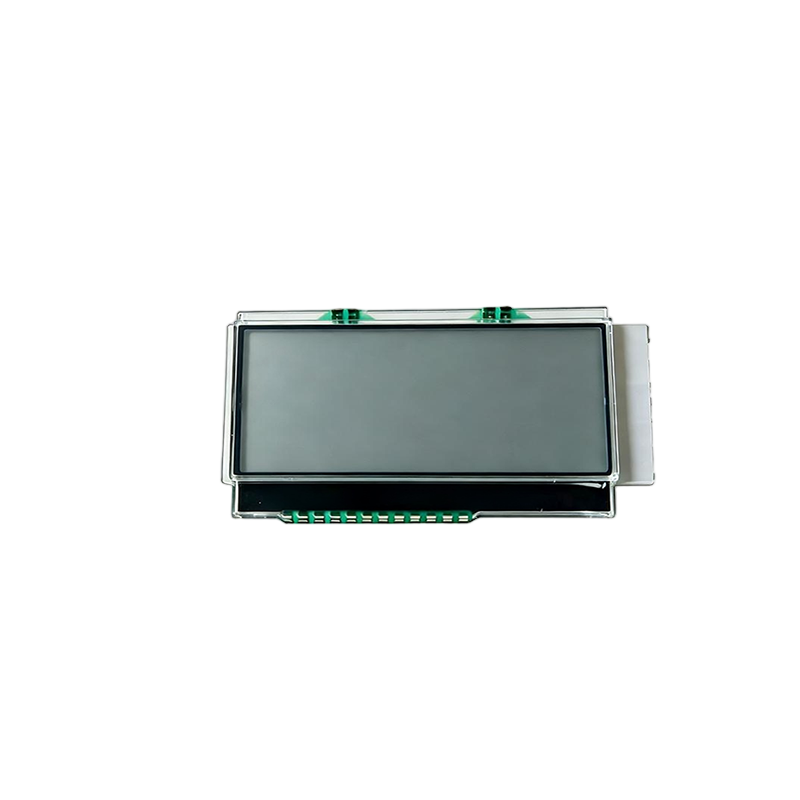

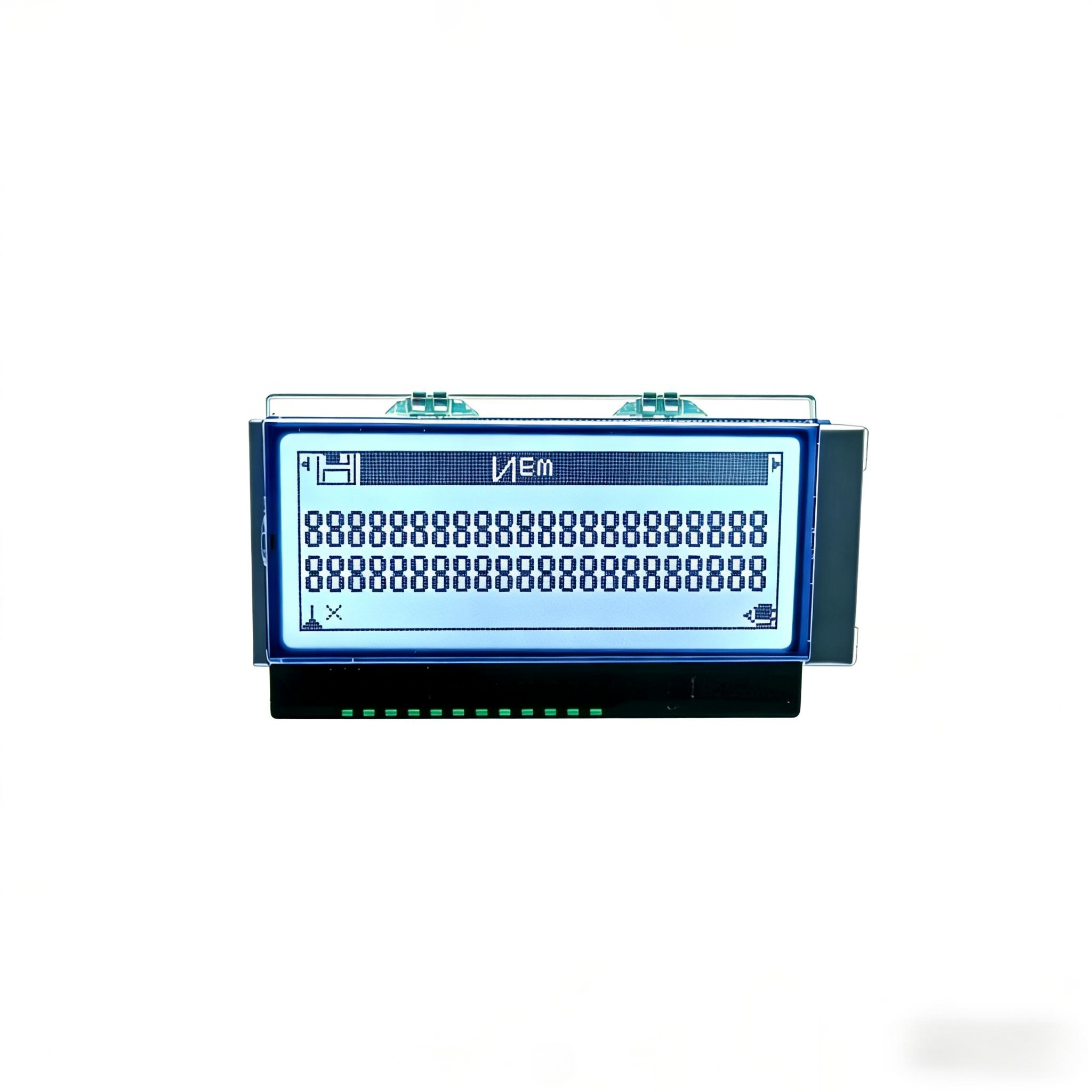

Данный продукт представляет собой точечный матричный ЖК-дисплей 16064, способный отображать графику с разрешением 160 столбцов на 64 строки пикселей. Дисплей выполнен на основе ЖК-экрана режима FSTN, обеспечивая серый фон с чёрными символами, высокую контрастность и широкий угол обзора. Имеется возможность оснащения светодиодной подсветкой (LED backlit). Модуль содержит встроенный микросхемный драйвер, производится по технологии COG (Chip-on-Glass), отличается тонким и лёгким корпусом, низким энергопотреблением и способностью работать при сверхнизких температурах. Подключение к главному управляющему микроконтроллеру (MCU) осуществляется через интерфейс I2C, что позволяет отображать различные изображения и тексты.
Данный продукт представляет собой точечный матричный ЖК-дисплей 16064, способный отображать графику с разрешением 160 столбцов на 64 строки пикселей. Дисплей выполнен на основе ЖК-экрана режима FSTN, обеспечивая серый фон с чёрными символами, высокую контрастность и широкий угол обзора. Имеется возможность оснащения светодиодной подсветкой (LED backlit). Модуль содержит встроенный микросхемный драйвер, производится по технологии COG (Chip-on-Glass), отличается тонким и лёгким корпусом, низким энергопотреблением и способностью работать при сверхнизких температурах. Подключение к главному управляющему микроконтроллеру (MCU) осуществляется через интерфейс I2C, что позволяет отображать различные изображения и тексты. В линейке графических точечных матричных дисплеев данного типа доступны разрешения 122×32, 128×64, 128×128, 144×32, 160×160, 160×32, 160×80, 192×64, 240×64, 240×128, 320×240 и другие. Заказчик может выбрать различные комбинации типов светодиодной подсветки (LCD backlight) и ЖК-панелей в соответствии с требованиями продукта, а также возможна индивидуальная настройка.
| Manufacturer | Eastern Display |
| Product model | EDM16064-03 |
| Display content | 160x64 dot matrix display |
| Background | Gray |
| Interface | I2C interface |
| Driver chip model | LCD controller ST75263S |
| Module type | COG LCD Module |
| Connection | PIN |
| Display type | FSTN LCD，Positive，Transflective |
| Viewing angle | 10:30 O'clock |
| Operating voltage | 3.0V |
| Backlight type | LED backlit |
| Backlight color | White |
| Operating temperature | -40~70℃ |
| Storage temperature | -40~85℃ |
