Dalian Eastern Display Co., Ltd.

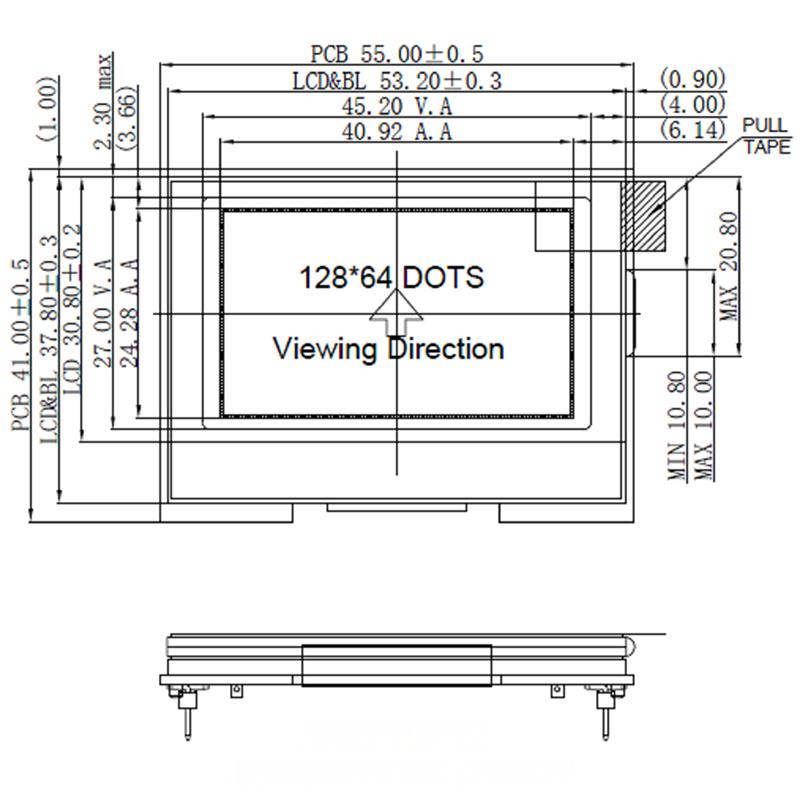

Данный продукт представляет собой матричный ЖК-дисплей 12864, способный отображать графику с разрешением 128 столбцов × 64 строки пикселей. Дисплей выполнен на основе ЖК-матрицы в режиме FSTN, оснащён светодиодной подсветкой (LED backlit), обеспечивает отображение сине-чёрных символов на сером фоне, высокую контрастность и широкий угол обзора. Модуль содержит встроенный драйвер, изготовлен по технологии COG (кристалл на стекле), отличается тонким и лёгким дизайном, сверхнизким энергопотреблением и широким температурным диапазоном. Подключение к главному микроконтроллеру (MCU) осуществляется через интерфейс SPI, модуль предназначен для отображения различных изображений и текста.
Данный продукт представляет собой матричный ЖК-дисплей 12864, способный отображать графику с разрешением 128 столбцов × 64 строки пикселей. Дисплей выполнен на основе ЖК-матрицы в режиме FSTN, оснащён светодиодной подсветкой (LED backlit), обеспечивает отображение сине-чёрных символов на сером фоне, высокую контрастность и широкий угол обзора. Модуль содержит встроенный драйвер, изготовлен по технологии COG (кристалл на стекле), отличается тонким и лёгким дизайном, сверхнизким энергопотреблением и широким температурным диапазоном. Подключение к главному микроконтроллеру (MCU) осуществляется через интерфейс SPI, модуль предназначен для отображения различных изображений и текста.
В линейке подобных графических матричных дисплеев доступны следующие разрешения: 122×32, 128×64, 128×128, 144×32, 160×160, 160×32, 160×80, 192×64, 240×64, 240×128, 320×240 и другие. Заказчик может выбирать различные типы светодиодной подсветки и комбинации ЖК-панелей в соответствии с требованиями к продукту, а также заказывать индивидуальные решения.
| Manufacturer | Eastern Display |

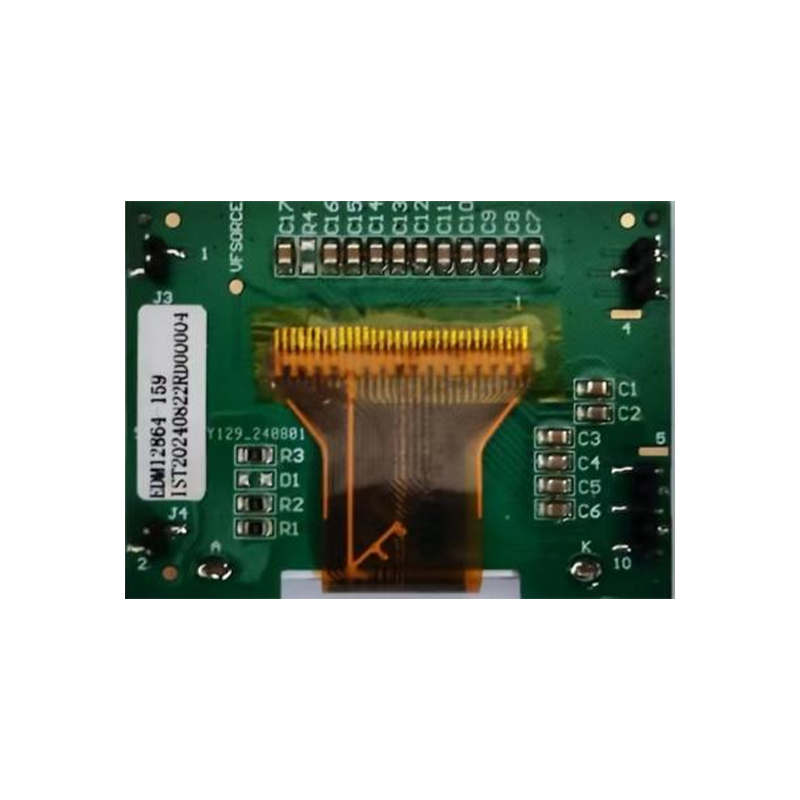

| Product model | EDM12864-159 |
| Display content | 128x64 dot matrix display |
| Background | Gray |
| Interface | SPI interface |
| Driver chip model | LCD controller IST7920 |
| Module type | COG LCD Module |
| Connection | PIN |
| Display type | FSTN LCD，Positive，Transflective |
| Viewing angle | 6 O'clock |
| Operating voltage | 3.3V |
| Backlight type | LED backlit |
| Backlight color | White |
| Operating temperature | -30~70℃ |
| Storage temperature | -40~80℃ |
