Dalian Eastern Display Co., Ltd.

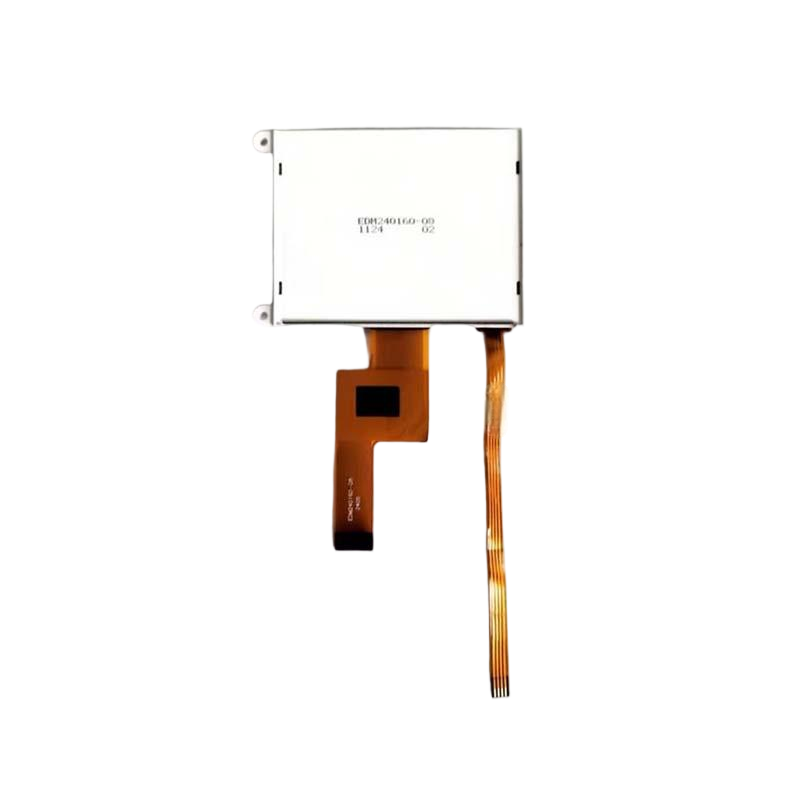

Данный продукт представляет собой точечный матричный ЖК-дисплей 240160, способный отображать графику с разрешением 240 столбцов × 160 строк пикселей. Дисплей выполнен по технологии FSTN со светодиодной подсветкой (LED backlit LCD), отображает тёмно-синие символы на сером фоне, обладает высокой контрастностью и широким углом обзора. Модуль содержит встроенный драйвер, производится по технологии COG (Chip-on-Glass), отличается малой толщиной и низким энергопотреблением. Подключение к главному микроконтроллеру (MCU) осуществляется через SPI interface / I2C interface / Parallel LCD interface и предназначено для отображения различных изображений и текста. Продукт оснащён резистивным сенсорным экраном (LCD touch screen).
Данный продукт представляет собой точечный матричный ЖК-дисплей 240160, способный отображать графику с разрешением 240 столбцов × 160 строк пикселей. Дисплей выполнен по технологии FSTN со светодиодной подсветкой (LED backlit LCD), отображает тёмно-синие символы на сером фоне, обладает высокой контрастностью и широким углом обзора. Модуль содержит встроенный драйвер, производится по технологии COG (Chip-on-Glass), отличается малой толщиной и низким энергопотреблением. Подключение к главному микроконтроллеру (MCU) осуществляется через SPI interface / I2C interface / Parallel LCD interface и предназначено для отображения различных изображений и текста. Продукт оснащён резистивным сенсорным экраном (LCD touch screen).
Такие графические точечно-матричные ЖК-модули (LCM) доступны в разрешениях 122×32, 128×64, 128×128, 144×32, 160×160, 160×32, 160×80, 192×64, 240×64, 240×128, 320×240 и других. Заказчик может выбирать различные типы подсветки и комбинации ЖК-панелей в соответствии с требованиями к продукту, а также заказывать индивидуальные решения.

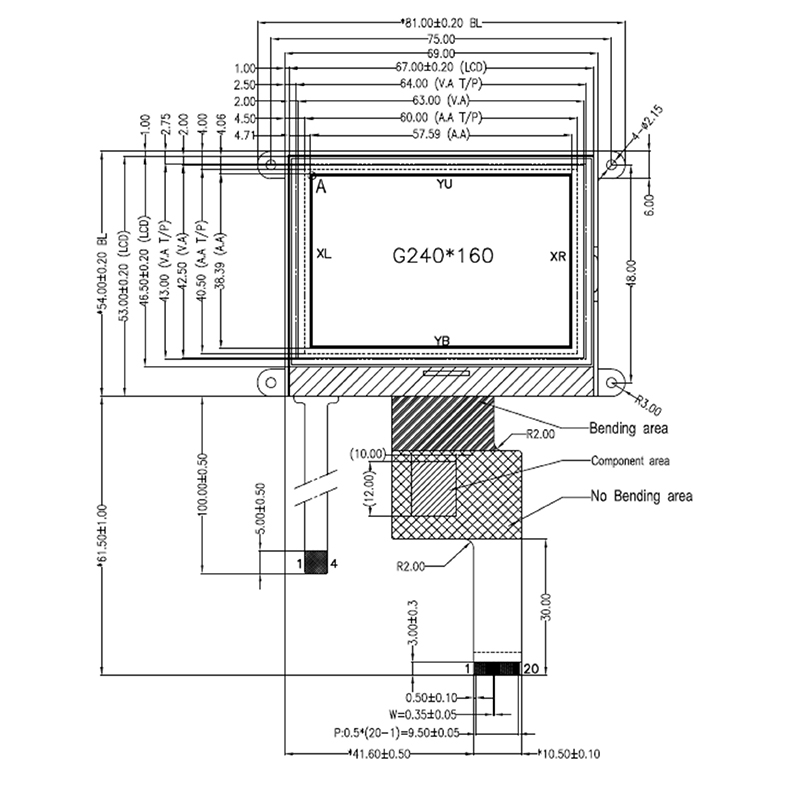

| Manufacturer | Eastern Display |
| Product model | EDM240160-08TP |
| Display content | 240x160 dot matrix display |
| Background | Gray |
| Interface | SPI/I2C/Parallel LCD interface |
| Driver chip model | LCD controller UC1611S |
| Module type | COG LCD Module |
| Connection | FPC |
| Display type | FSTN LCD，Positive，Transflective |
| Viewing angle | 6 O'clock |
| Operating voltage | 2.8V |
| Backlight type | LED backlit |
| Backlight color | White |
| Operating temperature | -25~80℃ |
| Storage temperature | -40~90℃ |
Ключевые слова：оксиметр/Коллекционный OLED дисплей /бытовая техника /Медицинское оборудование/Сегментное отображение/LCD/100 lcd/9 lcd/arduino lcd/b lcd/hd lcd/EDC20039DHC2P3/EDC24012SDC2P16/EDC22026VA

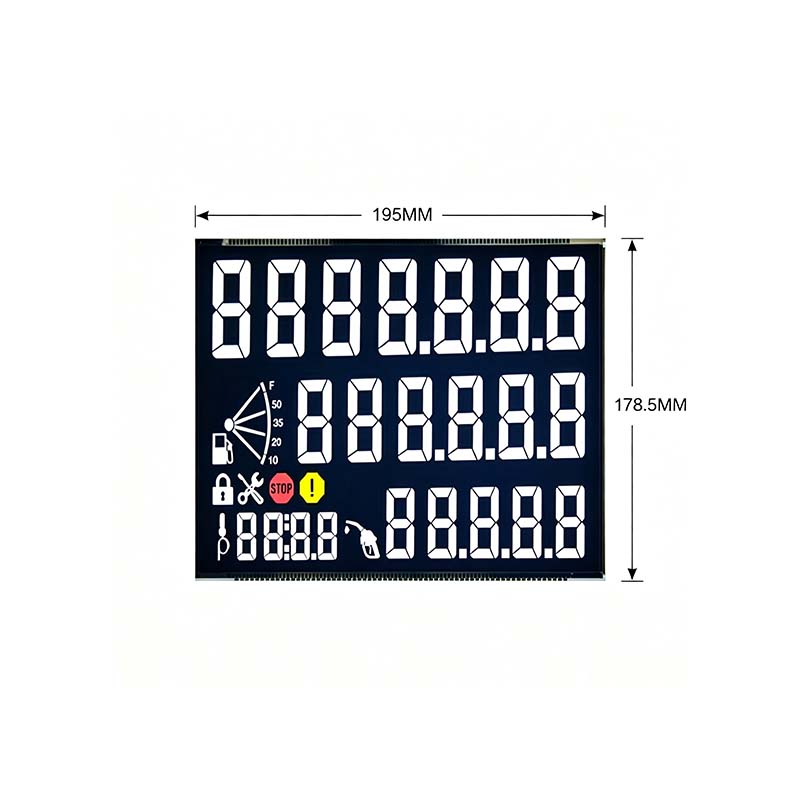

Широкоугольные ЖК-сегментные дисплеи: Сегментные ЖК-дисплеи обычно имеют основной угол обзора, за пределами которого контрастность значительно отличается. Ширина основного угла обзора варьируется в зависимости от типа продукта и производственного процесса. Электрические характеристики и параметры окружающей среды широкоугольных продуктов соответствуют таковым у стандартных сегментных ЖК-дисплеев.
