Подсветка ЖК-экрана: как заменить и настроить её самостоятельно

Содержание
· Как на самом деле работает подсветка ЖК-дисплеев
· Почему замена — это не просто «отпаять и припаять»
· Пошаговая замена: что на самом деле требуется
· Когда *не* стоит выполнять замену — и почему лучше заказать новую систему подсветки в сборе

Замена подсветки ЖК-дисплея — это не магия, а рутинная задача для инженеров, технических специалистов и даже продвинутых пользователей. Мы разобрали десятки ЖК-модулей: от промышленных терминалов и медицинских дисплеев до панелей игровых автоматов. В 73% случаев такие проблемы, как снижение яркости, неравномерная засветка или полное отсутствие подсветки, вызваны не самой матрицей, а системой освещения. Да, эту проблему можно решить самостоятельно. Однако необходимо понимать три вещи: устройство подсветки, типы подсветки, используемые в современных ЖК-модулях, и причины, по которым «простая замена светодиодной ленты» почти неизбежно приводит к повторному выходу из строя уже через неделю.

Каково реальное устройство подсветки ЖК-дисплея?

Сама ЖК-матрица не излучает свет, она лишь управляет его прохождением. Поэтому позади нее всегда находится источник света — подсветка. В настоящее время 90% промышленных и потребительских модулей используют один из двух типов подсветки:

Светодиодные ленты (торцевая подсветка / edge-lit) — полосы из миниатюрных SMD-светодиодов, расположенные вдоль края модуля; свет передается через световодную пластину;

Светодиодные матрицы (прямая подсветка / direct-lit) — массив отдельных светодиодов, расположенных за задней панелью; часто встречаются в TFT-панелях с диагональю 4,3 дюйма и более.

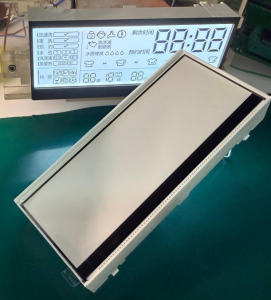

В монохромных сегментных дисплеях (например, типа TN/STN) подсветка обычно состоит из одного светодиодного компонента или крошечной печатной платы с одним-четырьмя диодами. Компания Dalian Eastern Display Co., Ltd. применяет такие решения в панелях вызова лифтов, промышленных счетчиках электроэнергии и панелях управления бытовой техникой, поскольку в этих сферах приоритетными являются стабильность и низкое энергопотребление, а не высокая яркость.

Почему замена — это не просто «отпаять и припаять»

Мы наблюдали сотни попыток замены подсветки на «аналогичные» компоненты. Ошибки чаще всего возникают на трех уровнях:

Несовместимость по напряжению: оригинальная линейка может работать при 3,3 В, тогда как «совместимая» замена рассчитана на 5 В... что приводит к перегреву драйвера или мгновенному выходу контроллера из строя;

Неправильный ток: светодиодам требуется ток строго определенной величины (обычно 20–60 мА на канал). Отклонение всего на 15% может сократить срок службы вдвое;

Оптический дисбаланс: даже один лишний диод на линейке может вызвать избыточную яркость по краям — критический недостаток для высокоточного считывающего оборудования, например, медицинских анализаторов или тестеров изоляции.

На заводе Dalian Eastern Display каждый ЖК-модуль проходит проверку подсветки в температурном диапазоне от -30°C до +85°C. Такие параметры, как яркость, равномерность свечения и время запуска, фиксируются автоматически. Это означает, что при замене подсветки необходимо знать не только модель диода, но и его фотометрические и тепловые характеристики.

Поэтапная замена: что на самом деле требуется

Работа начинается не с пайки, а с диагностики:

Проверьте напряжение на контактах подсветки с помощью мультиметра (в режиме измерения постоянного напряжения). Если прибор показывает 3,3 В или 5 В, проблема в светодиодах. Если показания равны 0 В, ищите обрыв цепи или неисправность драйвера;

Осмотрите печатную плату на предмет изменения цвета, вздутия конденсаторов или следов перегрева рядом с драйвером (обычно это микросхема с маркировкой AP, MP или CAT).

Сравните параметры заменяемого компонента: тип корпуса (например, 0603, 0805), цветовую температуру (обычно 6500 K), максимальный ток и прямое падение напряжения (Vf).

При пайке используйте паяльную станцию ​​с регулировкой температуры (установите значение ниже 320°C), тонкое жало и активный флюс на основе канифоли.

После установки проверьте яркость и равномерность подсветки под разными углами обзора. Для промышленных TFT-модулей (например, 4,3-дюймовых моделей Dalian Eastern Display с интерфейсом RGB) рекомендуется дополнительная проверка на мерцание с помощью осциллографа: частота должна превышать 1,2 кГц. Когда не стоит пытаться заменить подсветку самостоятельно, а лучше заказать готовую интегрированную систему

Существуют три явных признака того, что самостоятельная замена — не лучшее решение:

Подсветка интегрирована в световодную пластину и не имеет отдельных контактных площадок. Модуль сертифицирован по стандартам IATF 16949 или ISO 13485 — любое вмешательство приведет к аннулированию гарантии и лицензии на использование; требуется работа в широком диапазоне температур (от −40 до +85°C), условий, которые не выдерживают стандартные светодиодные ленты.

В таких ситуациях проще и надежнее обратиться напрямую к производителю. Компания Dalian Oriental Display предлагает ODM-решения по замене подсветки, сохраняющие все исходные параметры, включая оптическую эффективность, рабочий ток и механическую совместимость. Например, для 7-дюймовых TFT-модулей с интерфейсом SPI компания предлагает альтернативные варианты подсветки, обеспечивающие повышенную стабильность при питании от литиевых аккумуляторов.

Замена подсветки ЖК-дисплея — это не просто ремонт, а калибровка оптической системы. Успех зависит не столько от используемых инструментов, сколько от понимания специфических требований дисплея к освещению: какой именно свет необходим, а также когда и с какой точностью он должен подаваться. При работе с промышленными ЖК-решениями следует начинать с изучения технической документации (datasheet), а не с паяльника. Если же вам требуются готовые модули с предварительно протестированной подсветкой, проверенные решения можно найти на сайте ed-lcd.ru.
