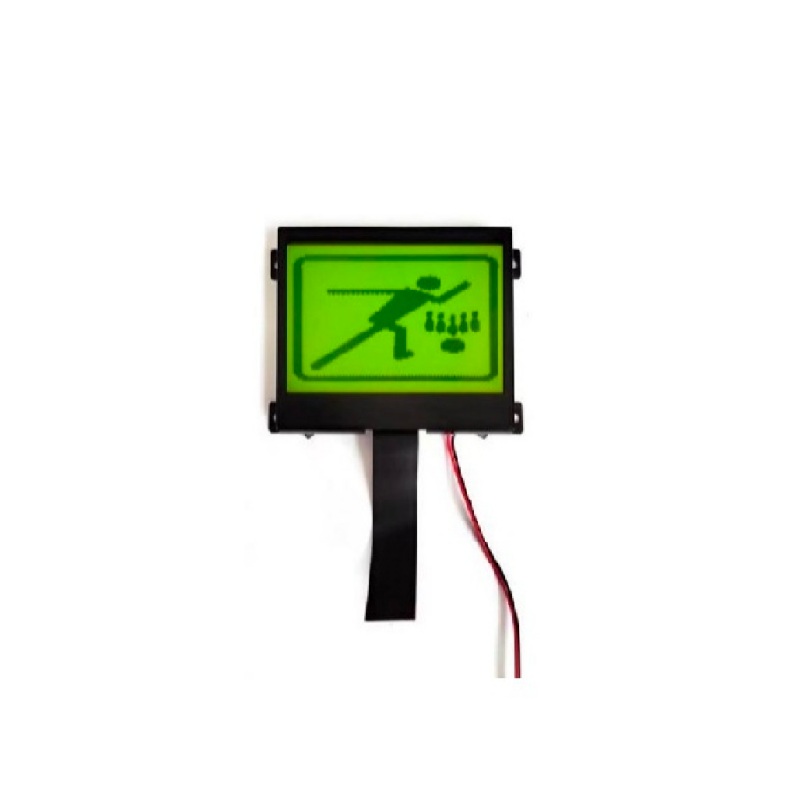

Smart LCD: как выбрать и использовать интеллектуальные ЖК-экраны

Содержание:

• Как отличить настоящий «умный» ЖК-дисплей (smart LCD) от обычного модуля, на коробке которого просто написано «Smart»
• Почему ошибки при выборе приводят к задержкам проекта — и как их избежать
• Как эффективно использовать «умные» ЖК-дисплеи: практические советы
• Заключение: «Умный» ЖК-дисплей — это не просто отдельный компонент, а часть системы

«Умный» ЖК-дисплей — это нечто большее, чем просто усовершенствованный жидкокристаллический экран; это интеллектуальный интерфейс, адаптируемый к широкому спектру задач: от визуализации данных в медицинских приборах до управления технологическими процессами в промышленных контроллерах. «Интеллектуальность» здесь — не просто маркетинговый ход; она проявляется в трех ключевых аспектах: встроенной логике обработки сигналов, поддержке гибких интерфейсов и стабильной работе в реальных условиях эксплуатации (включая устойчивость к влажности, перепадам температур и электромагнитным помехам).

Как отличить настоящий «умный» ЖК-дисплей от стандартного модуля с такой маркировкой

При выборе дисплея инженеры в первую очередь проверяют наличие встроенного контроллера, способного принимать команды напрямую, без участия внешнего микроконтроллера. Например, 4,3-дюймовый TFT-модуль компании Dalian Eastern Display имеет разрешение 800×480 и поддерживает интерфейс RGB; он распознает сигналы сразу после включения и не требует дополнительных драйверов для базовой инициализации. Нам встречались клиенты, которые ошибочно приравнивали наличие поддержки SPI или интерфейса UART к «интеллектуальности» дисплея, хотя на самом деле это лишь каналы связи. Настоящий «умный» ЖК-дисплей способен интерпретировать команды — например, очистку экрана, вывод текста по заданным координатам или регулировку яркости подсветки в реальном времени — без необходимости перепрограммирования внешнего микроконтроллера.

Второй характеристикой является более широкий диапазон рабочих температур. В реальных условиях эксплуатации — например, на приборных панелях автомобилей или в весах-анализаторах состава тела — такой дисплей надежно работает в интервале от -30°C до +70°C, тогда как у стандартных модулей ухудшение характеристик часто наблюдается уже при +55°C. Мы протестировали круглый OLED-экран диагональю 0,99 дюйма от одного из производителей: он стабильно отображал данные при температуре -30°C в лабораторной морозильной камере, в то время как аналогичные изделия теряли контрастность всего через 90 секунд.

Третий фактор — возможность заводской настройки конфигурации под конкретные требования заказчика. Это включает в себя не только выбор цвета подсветки, но и модификацию выходных цепей, настройку форматов шрифтов и даже изменение расположения сегментов дисплея. Один из клиентов в Екатеринбурге заказал разработку нестандартного монохромного STN-дисплея для электросчетчика: стандартный формат «16 символов × 2 строки» был заменен на нестандартную 12-сегментную конфигурацию, а символы единиц измерения были интегрированы непосредственно в матрицу. Реализация такого решения возможна только при контроле всего производственного цикла — от первоначального проектирования до финальных испытаний.

Почему типичные ошибки при выборе приводят к задержкам проекта — и как их избежать

Заказчики часто начинают с таких требований, как «нам нужен 3,5-дюймовый интеллектуальный ЖК-дисплей». Однако это все равно что сказать «нам нужен двигатель», не уточнив крутящий момент, тип топлива или требования к системе охлаждения. Мы выделили три типичных сценария возникновения проблем:

• Игнорирование совместимости интерфейсов: выбор модуля с интерфейсом MIPI-DSI для проекта, поддерживающего только параллельный входной интерфейс RGB. Это требует установки дополнительного преобразователя, что увеличивает как стоимость, так и занимаемую площадь на печатной плате.

• Недооценка требований к подсветке: для медицинского оборудования критически важна стабильность яркости при колебаниях напряжения питания. Использование TN-модуля со светодиодной подсветкой без ШИМ-регулирования может привести к заметному мерцанию при питании 3,3 В — это не дефект, а особенность схемотехнического решения.

• Отсутствие проверки сертификации: согласно стандарту IATF 16949, для определенных категорий оборудования требуется документальное подтверждение соответствия. Мы сталкивались с поставщиками, предоставлявшими «сертификаты качества» без указания номеров протоколов испытаний и дат выдачи, из-за чего эти документы признавались недействительными при проведении аудита.

Решение: начинайте не с габаритных размеров, а с протоколов взаимодействия и условий эксплуатации. Если устройство будет использоваться в российских регионах, критически важными параметрами становятся не разрешение экрана, а температурные перепады и защита от конденсата.

Эффективное использование интеллектуальных ЖК-дисплеев: практические советы

Монтаж — это не просто процедура «подключил и работай». Прежде всего, мы рекомендуем проверить уровни сигналов на линиях передачи данных с помощью осциллографа. Даже если напряжение соответствует норме (3,3 В), а длина кабеля укладывается в спецификации (например, менее 15 см для интерфейсов SPI), возможен сдвиг фаз — особенно при использовании длинных гибких шлейфов. Эту проблему можно решить установкой согласующих резисторов, но только после проведения соответствующих измерений. Второй важный момент касается управления подсветкой. Многие полагают, что «чем ярче, тем лучше». На самом деле снижение яркости на 30% позволяет увеличить срок службы светодиодов в 1,5 раза. Это критически важно для промышленного оборудования, работающего в режиме 24/7. Мы используем алгоритм динамической регулировки: яркость автоматически подстраивается под уровень внешнего освещения в помещении благодаря датчикам, подключенным к интерфейсу GPIO контроллера дисплея.

Третий аспект — обновление встроенного программного обеспечения (прошивки). «Умные» ЖК-дисплеи (Smart LCD) от компании Dalian Dongfang Display поддерживают обновление через интерфейс UART, что избавляет от необходимости разбирать модуль. Однако следует учитывать, что файлы прошивки должны иметь цифровую подпись производителя; неподписанная прошивка блокируется на этапе загрузки — это не ошибка, а предусмотренная мера безопасности.

Вывод: «Умный» ЖК-дисплей — это не просто отдельный компонент, а неотъемлемая часть системы.

Выбор такого дисплея — это, по сути, решение задачи системного уровня. Он должен беспрепятственно интегрироваться с вашим программным обеспечением, корпусом, системой питания и условиями эксплуатации, обеспечивая слаженную работу всей системы. Самый надежный подход — начать технический диалог, а не полагаться исключительно на каталоги продукции. Компания Dalian Dongfang Display успешно реализовала более 10 000 индивидуальных проектов: от сегментных дисплеев для лазерных дальномеров до TFT-модулей для автомобильных магнитол. Каждый проект проходит строгую проверку, включая расчет оптических характеристик при угле обзора 60° и испытания на виброустойчивость в соответствии со стандартом ГОСТ Р ИСО 16750-3.

Если вы разрабатываете оборудование для России или стран СНГ, уделите особое внимание требованиям локализации: поддержке русских шрифтов в прошивке, соответствию режимам отображения по ГОСТ и соблюдению стандартов электромагнитной совместимости (ЭМС) для бытовых приборов. Именно такие детали превращают «умный» ЖК-дисплей из рядовой комплектующей в надежный системный компонент.
