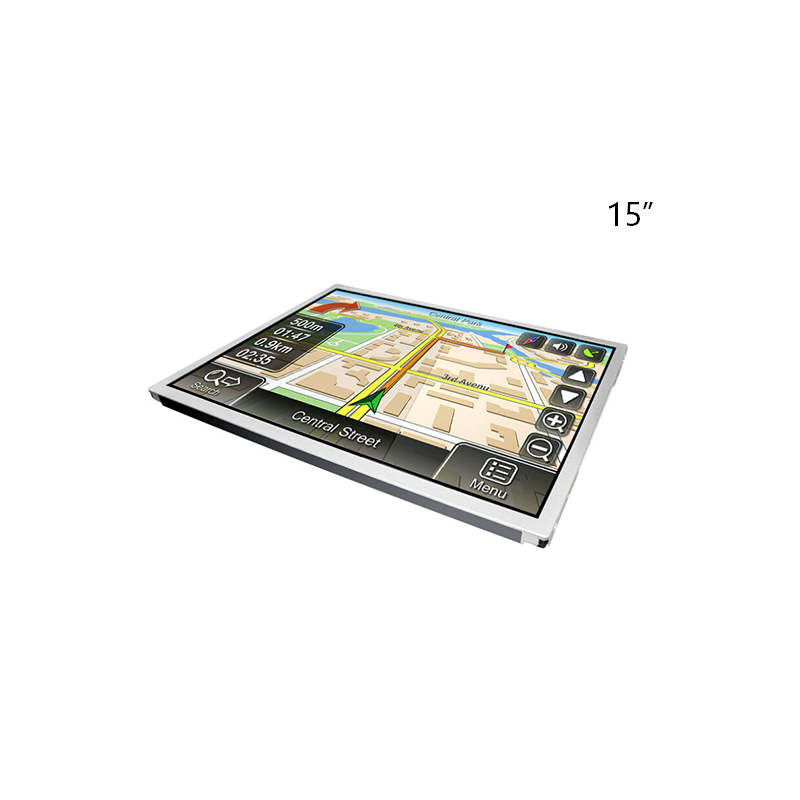

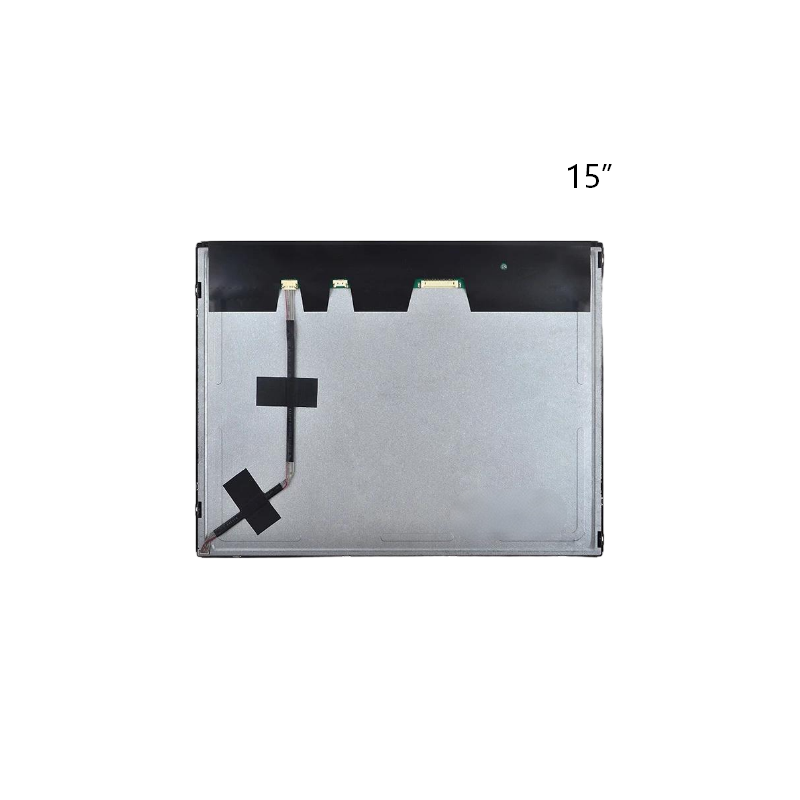

15.0-дюймовый IPS TFT-дисплей обладает высоким разрешением 1024×768, поддерживает отображение 16,7 миллионов цветов, обеспечивая чёткую и реалистичную картинку. Яркость 450 кд/м² в сочетании с технологией IPS и широкими углами обзора гарантирует неизменно чёткое отображение информации как при ярком солнечном свете, так и при просмотре сбоку. Рабочий диапазон температур от –20 °C до +70 °C позволяет устройству уверенно работать в самых суровых условиях, сохраняя стабильность и надёжность. Оснащённый интерфейсом LVDS, дисплей обладает высокой помехоустойчивостью и поддерживает передачу сигнала на большие расстояния, что значительно снижает сложность интеграции в систему. Широко применяется в промышленных HMI, медицинском оборудовании, терминалах самообслуживания, системах автоматизации и других сценариях человеко-машинного взаимодействия. Сочетая превосходное качество изображения, этот дисплей сокращает затраты на техническое обслуживание на месте, повышает удовлетворённость конечных пользователей и является идеальным выбором для высоконадёжных решений отображения информации.
EASTERN DISPLAY — мировой эксперт в области решений для отображения информации
✅ Надёжный выбор для транснациональных клиентов
Обслуживаем клиентов из более чем 20 стран, включая Китай, Германию, США, Польшу, и предлагаем более 1000 индивидуальных решений для TFT-дисплеев.
✅ Строгие экологические стандарты
Вся продукция сертифицирована по стандартам RoHS/REACH.
✅ Точная адаптация под требования заказчика
Предлагаем полный размерный ряд от 2,0" до 15,6", с возможностью выбора разрешения от 240×320 до 1920×1080.
✅ Предоставление услуг по индивидуальной настройке:
Мы можем предложить клиентам следующие услуги кастомизации:
1. Яркость подсветки.
2. Толщина, форма и материал крышки (покровного стекла).
3. Обработка закалённого покровного стекла AR/AG/AF.
4. Полная ламинация OCA.
5. Интегрированный корпус с единой конструкцией.
6. Опционально RTP/CTP.
7. Опционально степень защиты IP65.

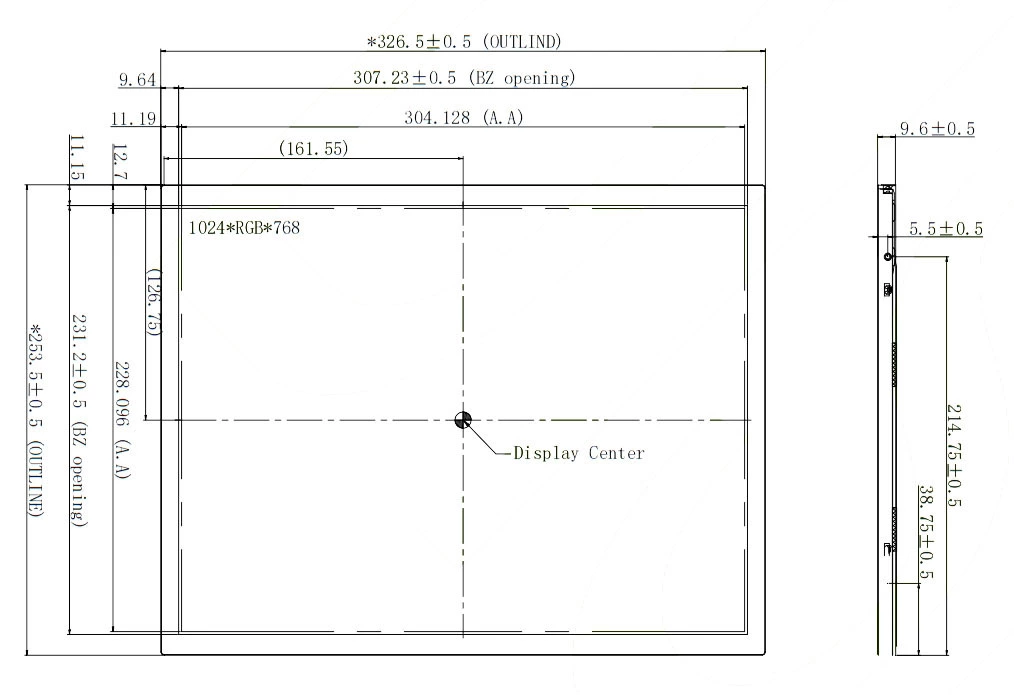

| Manufacturer | Eastern Display |
| Product model | EDT150LSAND-01 |
| Resolution | 1024×768 |
| Interface | LVDS |
| Driver chip | / |
| Connection | FPC |
| Display type | 16.7M color TFT display |
| Viewing angle | Free |
| Operating voltage | 3.3V |
| Backlight type | LED backlight |
| LCM brightness | 450cd/m2 |
| Operating temperature | -20-70℃ |
| Storage temperature | -30-80℃ |
| Lifetime | 50000H |
