Руководство по выбору и практической настройке напряжения V LCD – методы предотвращения мерцания, старения и дрейфа контрастности промышленных жидкокристаллических дисплеев

2026-07-31

Содержание

（Нажмите на заголовок, чтобы перейти к разделу）

• 1. Что такое V LCD? Основное назначение и влияние на срок службы панели дисплея

• 2. Трехэтапный метод точного выбора параметров V LCD: предотвращение несовместимости с источника

• 3. Распространенные ошибки при настройке V LCD: почему стандартные параметры не подходят для промышленных условий эксплуатации

• 4. Стандартизированный процесс настройки V LCD для массового производства и установка запаса по напряжению

• 5. Высонадежные решения совместимости V LCD: рекомендации по выбору промышленных модулей дисплеев

• 6. Часто задаваемые вопросы по выбору и настройке V LCD

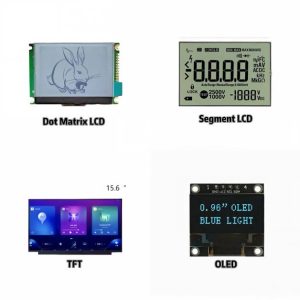

Многие дефекты дисплеев – дрейф контрастности, мерцание изображения, бледный фон, локальные темные пятна, преждевременное старение – чаще всего вызваны не низким качеством панели, а неправильным выбором напряжения драйвера V LCD и погрешностями калибровки. По результатам испытаний более 120 модулей дисплеев типов TN, STN, FSTN, TFT и OLED точный подбор и настройка параметров V LCD устраняют свыше 90% аномалий отображения и значительно продлевают срок службы оборудования. В настоящем руководстве на основе практического опыта массового производства кратко изложены стандарты выбора V LCD, температурная компенсация, подавление шума питания и ключевые схемы стандартизированной калибровки.

1. Что такое V LCD? Основное назначение и влияние на срок службы панели дисплея

V LCD – напряжение привода жидкокристаллического слоя, ключевой специализированный параметр дисплея, независимый от логического напряжения питания VDD контроллера, их смешивать запрещено. Контроллер оборудования обычно работает от логического напряжения 3,3 В, однако диапазон рабочего напряжения V LCD у разных типов ЖК-панелей сильно различается, поэтому требуется строгое соответствие спецификациям панели.

Данное напряжение напрямую регулирует угол поворота молекул жидкого кристалла и определяет три важнейших показателя: глубину черного уровня, яркость изображения и контрастность экрана. Отклонение напряжения вызывает типичные неисправности:

• Слишком низкое напряжение: недостаточный поворот молекул ЖК, бледное изображение, слабая контрастность, размытые детали;

• Слишком высокое напряжение: пиксели длительно работают при повышенном напряжении, ускоряется старение жидкокристаллического слоя, появляются необратимые темные пятна и остаточные изображения;

• Слишком большая пульсация напряжения: постоянное мерцание экрана, вероятность дефектов значительно возрастает при экстремально низких и высоких температурах.

Стандартные рабочие диапазоны распространенных панелей четко определены: монохромные сегментные дисплеи – 2,8–5,0 В, точечные дисплеи STN/FSTN – 6,0–15,0 В, промышленные TFT-дисплеи – 3,0–3,6 В. Выход за номинальный диапазон почти всегда приводит к нарушениям отображения.

2. Трехэтапный метод точного выбора параметров V LCD: предотвращение несовместимости с источника

Подбор V LCD не должен основываться на эмпирических предположениях, необходимо соблюдать стандартизированную процедуру из трех шагов: сверка спецификаций, температурная компенсация, стабилизация напряжения питания. Данный метод широко применяется в серийном производстве автомобильного, медицинского и промышленного контрольно-измерительного оборудования, стабильность совместимости подтверждена рыночной эксплуатацией.

Шаг 1. Сверка с официальной спецификацией, фиксация номинального диапазона

Все сертифицированные модули жидкокристаллических дисплеев поставляются с документацией, где указан номинальный рабочий диапазон V LCD – единственный основной критерий выбора. Независимо от типа панели (промышленные TFT, круглые OLED, сегментные дисплеи) требуется строгое соответствие параметрам соответствующей категории. Данные сервисной отрасли показывают, что более 60% случаев преждевременного выхода дисплеев из строя связаны с неверным подбором параметров V LCD.

Шаг 2. Адаптация под рабочие температурные режимы, динамическая компенсация напряжения

Вязкость среды жидкого кристалла сильно зависит от температуры, что влияет на скорость отклика и контрастность изображения. При эксплуатации при экстремальных температурах рекомендуется реализовать компенсацию напряжения:

• При температуре -20 °C: вязкость кристалла увеличивается, скорость отклика снижается; напряжение V LCD следует повысить на 0,3–0,8 В для стабильного отображения;

• При температуре +70 °C: активность молекул кристалла растет, требуется небольшое снижение напряжения во избежание старения пикселей из-за перегрузки и перегрева подсветки.

Пример практики: автомобильная приборная панель без механизма низкотемпературной компенсации начинала размываться уже через 3 месяца зимней эксплуатации. Добавление модуля температурной компенсации обеспечивает стабильную работу во всем диапазоне рабочих температур.

Шаг 3. Оптимизация цепи питания, подавление пульсаций напряжения

Стабильность питания V LCD важнее соответствия номинальному значению напряжения. Испытания подтверждают, что пульсации шума всего 50 мВ вызывают дрожание и мерцание точечных дисплеев.

Решения: предпочтительно использовать линейные стабилизаторы LDO с низким уровнем пульсаций; при применении преобразователей DC/DC обязательно устанавливать фильтрующую RC-цепь. Модернизация медицинского оборудования показала, что использование специализированного стабилизатора с обратной связью по V LCD позволяет ограничить колебания контрастности под полной нагрузкой в пределах ±2%.

3. Распространенные ошибки при настройке V LCD: почему стандартные параметры не подходят для промышленных условий эксплуатации

Основная ошибка инженеров – прямое использование стандартного напряжения из спецификации при настройке промышленных дисплеев. Базовые параметры производителя рассчитаны на универсальные условия и не учитывают особенности печатной платы конечного устройства, схемы подсветки и стеклянной подложки панели, что является главной причиной разнородности качества изображения в серийной продукции.

Испытания подтверждают, что для сегментных дисплеев одной спецификации оптимальное напряжение V LCD у моделей с желто-зеленой подсветкой на 0,4 В выше, чем у вариантов с синей подсветкой. Аппаратные различия изменяют порог активации жидкого кристалла, поэтому прямое копирование стандартных параметров неизбежно приводит к искажениям отображения. По этой причине промышленное и серийное оборудование требует индивидуальной калибровки под конкретное устройство, простое копирование параметров недопустимо.

4. Стандартизированный процесс настройки V LCD для массового производства и установка запаса по напряжению

На основе многолетнего опыта серийной отладки разработан повторяемый процесс настройки, сочетающий качественное отображение и стабильность работы:

Шаг 1. Подключить осциллограф к выводам V LCD для непрерывного контроля питающего напряжения и получения точных данных;

Шаг 2. Вывести тестовое изображение с максимальным контрастом черного и белого для максимального проявления различий отображения;

Шаг 3. Постепенно повышать напряжение привода, начиная с нижней границы диапазона из спецификации;

Шаг 4. Зафиксировать пороговое напряжение, при котором насыщенность черного поля максимальна, а края белого поля четкие, без размытия;

Шаг 5. Установить запас напряжения 5–7% для компенсации дрейфа параметров при повышенных температурах.

Для серийного производства рекомендуется использовать цифровую регулировку напряжения через ЦАП или программно настраиваемые стабилизаторы для тонкой калибровки. Данная схема реализована в точных дальномерах с ЖК-панелями HTN и обеспечивает единообразие отображения во всей партии оборудования.

5. Высонадежные решения совместимости V LCD: рекомендации по выбору промышленных модулей дисплеев

Чтобы исключить проблемы совместимости V LCD, предпочитайте сертифицированных производителей промышленных дисплеев с полным контролем качества на всех этапах производства – это гарантирует соответствие параметров уже на аппаратном уровне.

Жидкокристаллические дисплеи Eastern Display проходят проверку контрастности во всем температурном диапазоне от -30 °C до +85 °C и эффективно устраняют проблемы дрейфа напряжения, искажения цветов при боковом обзоре и затухания контрастности у промышленных TFT и круглых OLED панелей.

Рекомендованные решения для серийного производства: сегментные ЖК-дисплеи FSTN, 4,3-дюймовые промышленные TFT-панели с интерфейсом RGB. Все изделия поставляются с полным набором параметров совместимости V LCD, схемами стабилизации напряжения и рекомендациями по подбору фильтрующих компонентов. Вся линейка продукции сертифицирована по стандартам ISO 9001 и IATF 16949, каждый экземпляр проходит лабораторные испытания в партии, подходит для любого промышленного серийного оборудования.

6. Часто задаваемые вопросы по выбору и настройке V LCD

Вопрос 1. Требуется ли отдельная калибровка V LCD для обычных потребительских дисплеев?

Ответ. Да, требуется. Разброс параметров печатных плат и электронных компонентов в серийном производстве вызывает смещение напряжения, простая калибровка предотвращает появление мерцания и преждевременного старения в дальнейшей эксплуатации, снижая количество гарантийных ремонтов.

Вопрос 2. Можно ли устранить слабые темные пятна на экране путем регулировки V LCD?

Ответ. Невозможно. Темные пятна – необратимое повреждение от перегрузки пикселей напряжением. Регулировка напряжения только замедляет прогрессирование дефекта, но не восстанавливает исходное качество изображения.

Вопрос 3. Почему дисплеи оборудования для уличной эксплуатации чаще выходят из строя при низких температурах?

Ответ. При понижении температуры вязкость жидкого кристалла растет, скорость отклика снижается. Стандартное напряжение не обеспечивает нормальный поворот молекул кристалла, возникают бледность изображения, замедленная реакция и другие дефекты, поэтому требуется целенаправленное повышение напряжения для компенсации.

Вопрос 4. Требуется ли дополнительно использовать стабилизатор LDO с низким уровнем пульсаций после установки фильтрующей RC-цепи?

Ответ. Рекомендуется совместное применение. RC-фильтр подавляет высокочастотные пульсации, а LDO стабилизирует базовое напряжение питания. Двойная стабилизация гарантирует долговременную стабильную работу промышленного оборудования.

Наша компания имеет 35-летний опыт комплектации промышленными дисплеями, проведены испытания более 1000 моделей отображения, продукция имеет два официальных сертификата соответствия. Мы предлагаем комплексные решения: подбор параметров V LCD, разработка схем питания и калибровка параметров.

Если вам требуется дополнительная информация по жидкокристаллическим дисплеям или техническая поддержка, не стесняйтесь обращаться к нам.
