Сегментный ЖК-дисплей с металлическими выводами передает сигналы на устройство через металлические выводы, которые изготовлены из чистой меди с оцинкованным покрытием и обладают низким сопротивлением, стабильностью сигнала, виброустойчивостью, термостойкостью, влагостойкостью и долговечностью, являясь одним из важных способов соединения ЖК-дисплеев.
Сегментный ЖК-дисплей с металлическими выводами крепится с помощью металлического зажима к выводным электродам ЖК-дисплея, для повышения стабильности контакта применяется углеродная паста, а место зажима герметизируется и фиксируется УФ-отверждаемой смолой. Выводы изготовлены из чистой меди с оцинкованным покрытием, обладают низким сопротивлением, стабильностью сигнала, виброустойчивостью, термостойкостью, влагостойкостью и долговечностью, что обеспечивает надежное соединение с печатной платой (PCB).
Распространенные классификации металлических выводов:
1. Обычный вывод (обычный PIN): прямой вывод, перпендикулярный плоскости ЖК-дисплея (90°).

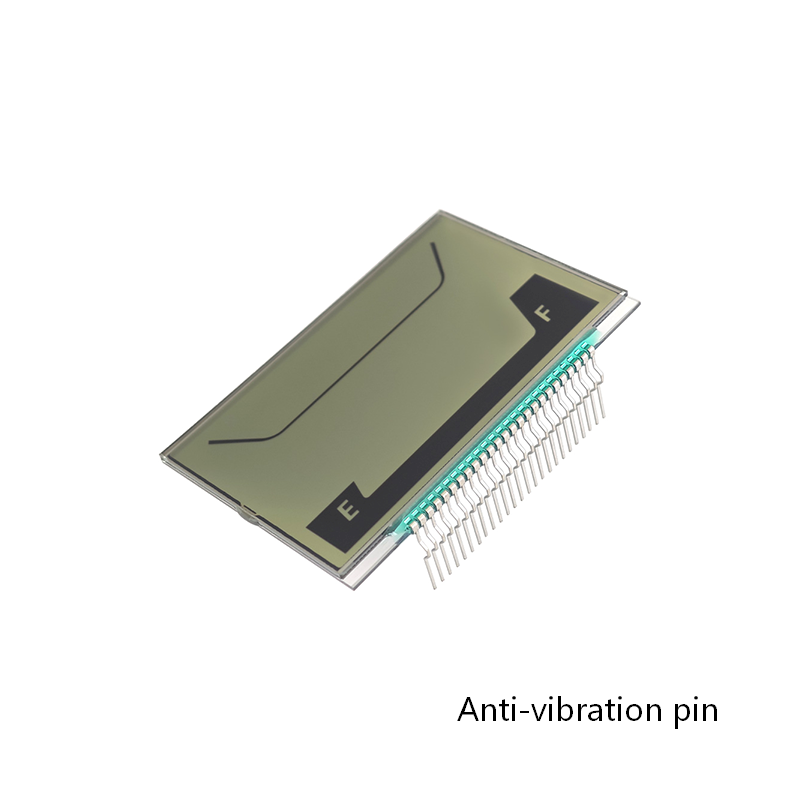

2. Антивибрационный вывод (Anti-vibration pin): специальная конструкция для снижения влияния вибрации на работу ЖК-дисплея.

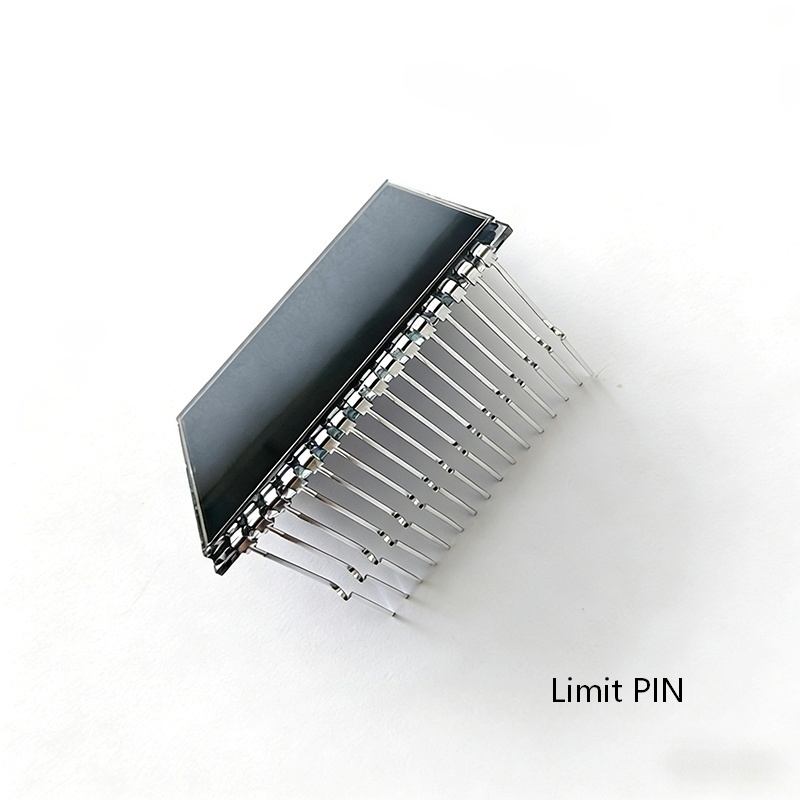

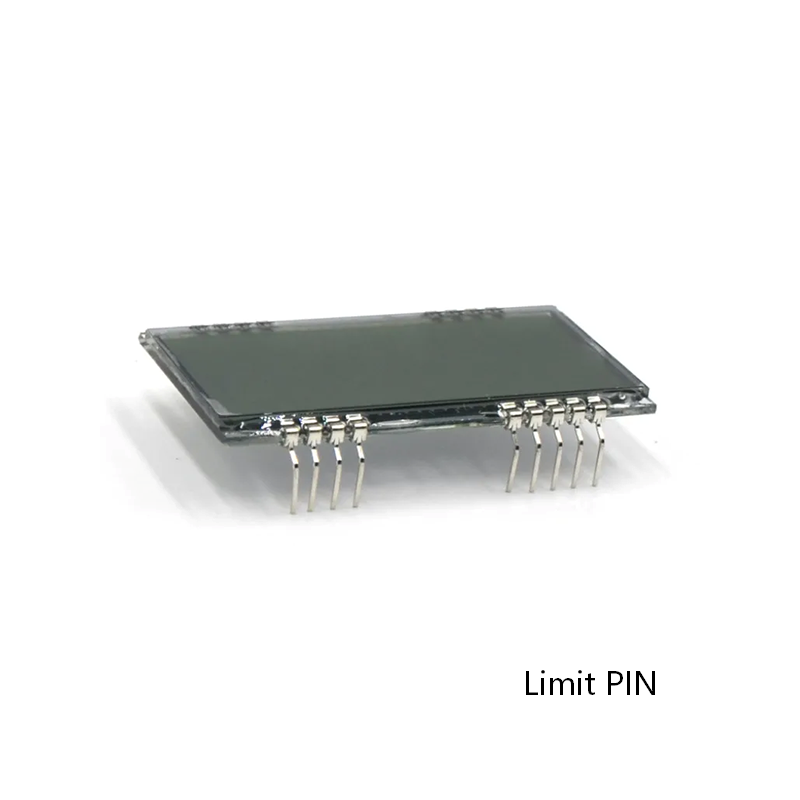

3. Ограничительный вывод (Limit PIN): использует фиксацию металлического вывода для закрепления положения при сборке.

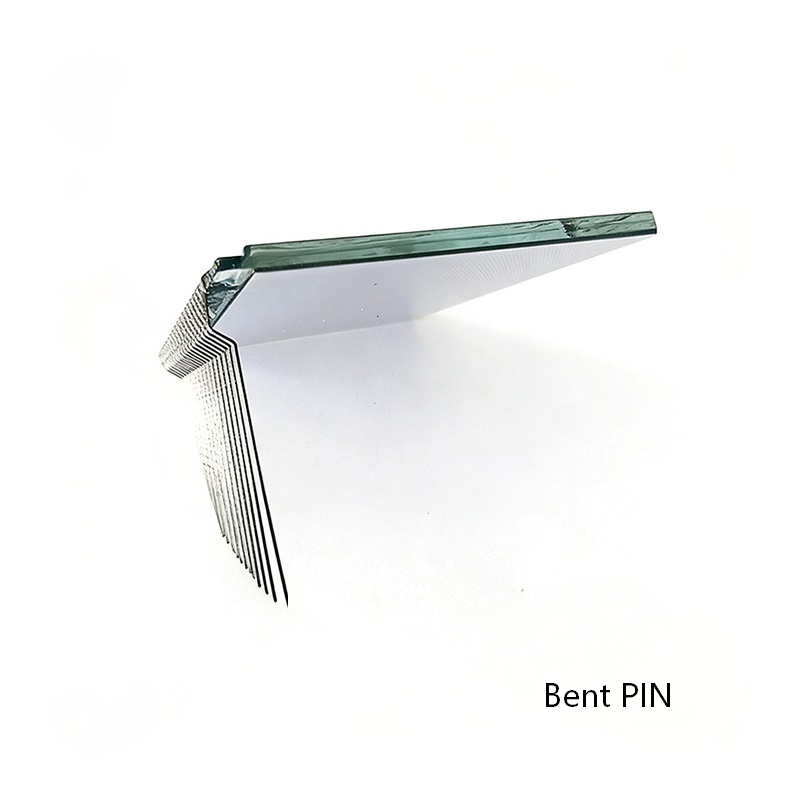

4. Изогнутый вывод (Bent PIN): используется для удовлетворения ограничений по монтажному пространству.
5. Плоский вывод (Flat PIN): вывод направлен параллельно поверхности ЖК-дисплея, также часто называется плоским выводом (Airplane Pin).
Шаг металлических выводов обычно составляет 1,27 мм, 1,5 мм, 2,0 мм, 2,54 мм.
Сегментные ЖК-дисплеи с металлическими выводами выдерживают испытания в жестких условиях окружающей среды и соответствуют параметрическим требованиям промышленности, медицины, автомобилестроения, бытовой техники и других областей. Продукция полностью соответствует директиве RoHS 2.0 и регламенту REACH.
| Manufacturer | Eastern Display |
| Display mode | VA /TN/HTN/STN |
| Viewing angle | 6/12 O’ CLOCK |
| Operating voltage | 3.0V ---5.0V |
| Viewing angle range | 120-180° |
| Connection | PINS |
| Driver chip model | / |
| Backlight type/color | / |
| Operating temperature | -40℃-80℃ |
| Storage temperature | -40℃-85℃ |
| Lifetime | 100000-200000H |
| Multi-color | YES |
| Special shaped | YES |
| Product features | Stable connection, Vibration resistance & Long Lifetime |
