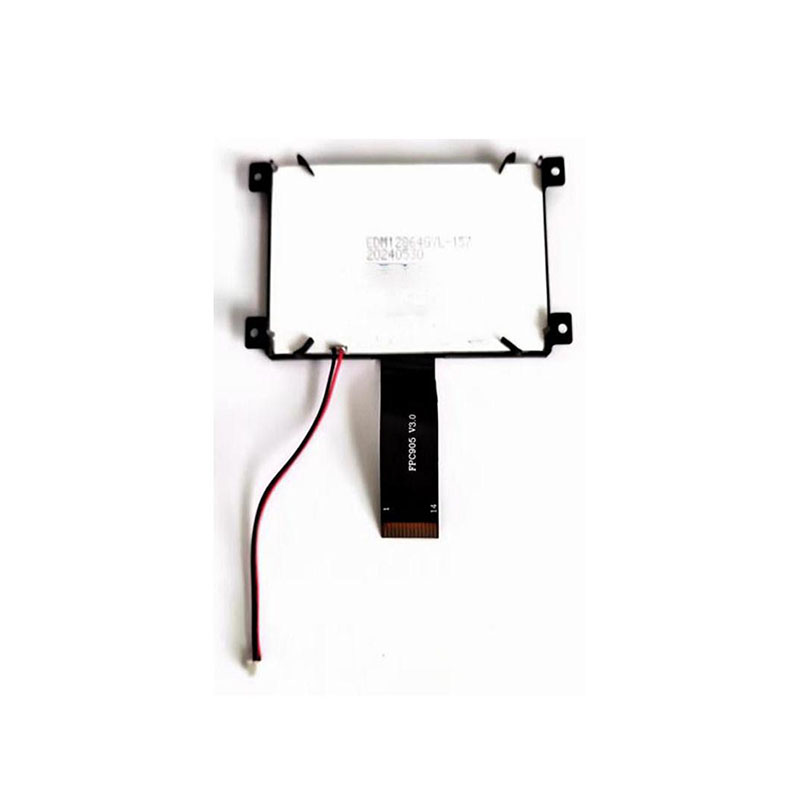

Данный продукт представляет собой матричный ЖК-дисплей 12864 (128×64), способный отображать графическую информацию с разрешением 128 столбцов на 64 строки пикселей. Дисплей выполнен на ЖК-панели STN со светодиодной подсветкой (LED backlight), отображение — жёлто-зелёный фон, чёрные символы, обеспечивается высокая контрастность и широкий угол обзора. Модуль включает в себя встроенный драйвер, изготовлен по технологии COG (Chip on Glass). Изделие отличается малой толщиной, низким энергопотреблением и широким температурным диапазоном. Подключение к главному микроконтроллеру (MCU) осуществляется через интерфейс SPI. Модуль предназначен для отображения различных изображений и текста. Снаружи модуль оснащён металлической рамкой , что упрощает его монтаж и фиксацию.
Данный продукт представляет собой матричный ЖК-дисплей 12864 (128x64), способный отображать графическую информацию с разрешением 128 столбцов на 64 строки пикселей. Дисплей выполнен на ЖК-панели STN со светодиодной подсветкой (LED backlight), отображение — жёлто-зелёный фон, чёрные символы, обеспечивается высокая контрастность и широкий угол обзора. Модуль включает в себя встроенный драйвер, изготовлен по технологии COG (Chip on Glass). Изделие отличается малой толщиной, низким энергопотреблением и широким температурным диапазоном. Подключение к главному микроконтроллеру (MCU) осуществляется через интерфейс SPI. Модуль предназначен для отображения различных изображений и текста. Снаружи модуль оснащён металлической рамкой, что упрощает его монтаж и фиксацию. Данные графические матричные дисплеи (graphic dot matrix display) доступны в следующих разрешениях: 122x32, 128x64, 128x128, 144x32, 160x160, 160x32, 160x80, 192x64, 240x64, 240x128, 320x240 и других. Заказчик может выбирать различные типы светодиодной подсветки и комбинации ЖК-панелей в соответствии с требованиями к продукту.
| Manufacturer | Eastern Display |
| Product model | EDM12864-157 |
| Display content | 128x64 dot matrix display |
| Background | Yellow-green |
| Interface | SPI interface |
| Driver chip model | LCD controller ST7565R |
| Module type | COG LCD Module |
| Connection | FPC |
| Display type | STN LCD，Positive，Transflective |
| Viewing angle | 6 O'clock |
| Operating voltage | 3.3V |
| Backlight type | LED backlit |
| Backlight color | Yellow-green |
| Operating temperature | -30~80℃ |
| Storage temperature | -40~85℃ |
