Dalian Eastern Display Co., Ltd.

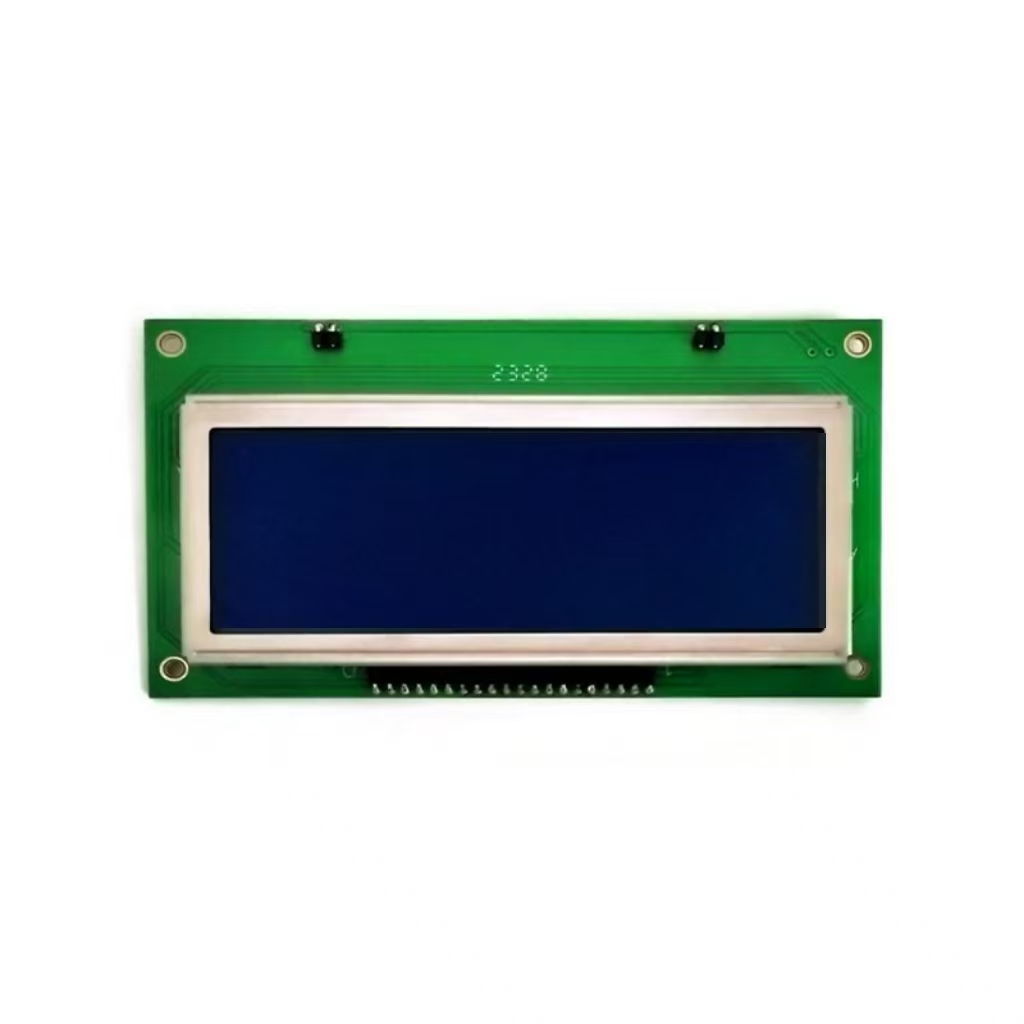

Данный продукт представляет собой матричный ЖК-дисплей 19264 (192×64), способный отображать графику с разрешением 192 столбца на 64 строки пикселей. Дисплей выполнен на основе ЖК-экрана со светодиодной подсветкой в режиме STN Negative Mode: синий фон, белые символы, высокая контрастность и широкий угол обзора. Модуль содержит встроенный драйвер, изготовлен по технологии COB (Chip on Board), подключается к главному микроконтроллеру (MCU) через 8-битный параллельный интерфейс ЖК-дисплея и используется для отображения различных изображений и текста.
Данный продукт представляет собой матричный ЖК-дисплей 19264 (192x64), способный отображать графику с разрешением 192 столбца на 64 строки пикселей. Дисплей выполнен на основе ЖК-экрана со светодиодной подсветкой в режиме STN Negative Mode: синий фон, белые символы, высокая контрастность и широкий угол обзора. Модуль содержит встроенный драйвер, изготовлен по технологии COB (Chip on Board), подключается к главному микроконтроллеру (MCU) через 8-битный параллельный интерфейс ЖК-дисплея и используется для отображения различных изображений и текста.
Такие графические матричные ЖК-модули (LCM) доступны в разрешениях: 122x32, 128x64, 128x128, 144x32, 160x160, 160x32, 160x80, 192x64, 240x64, 240x128, 320x240 и других. Заказчик может выбирать различные типы ЖК-экранов и светодиодных подсветок в соответствии с требованиями продукта, а также возможна индивидуальная настройка.
| Manufacturer | Eastern Display |
| Product model | EDM19264-37 |
| Display content | 192x64 dot matrix display |
| Background | Blue |
| Interface | 8-bit parallel LCD |
| Driver chip model | LCD controller SBN0064 SBN6400 |
| Module type | COB LCD Module |
| Connection | Zebra |
| Display type | STN LCD，Negative，Transmissive |
| Viewing angle | 6 O'clock |
| Operating voltage | 5V |
| Backlight type | LED backlit |
| Backlight color | White |
| Operating temperature | -10~55℃ |
| Storage temperature | -20~60℃ |
