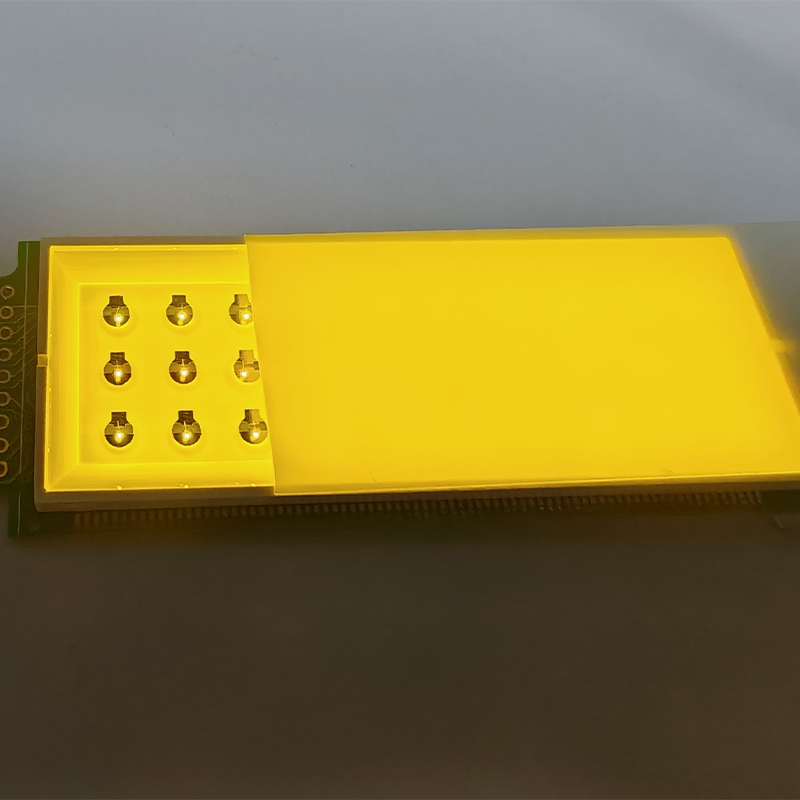

ЖК-дисплей с диффузионной пленкой преобразует точечный или линейный источник света (например, светодиод или CCFL) в однородный поверхностный источник света для обеспечения яркости и однородности цвета ЖК-дисплея. Источник света материнской платы ЖК-дисплея с диффузионной пленкой может непосредственно использовать светодиодные бусины лампы, чтобы снизить стоимость подсветки, а также может эффективно закрывать точки или другие оптические дефекты на световодной пластине. Яркость дисплея ЖК-дисплея является более равномерной.
| изготовитель | EASTERN DISPLAY |
| контрастная степень | 20-120 |
| Способ соединения | ПИН/ФПК/ЗЕБРА |
| Тип отображения | Segment LCD/Negative/Positive |
| Направление угла обзора | 6 0 CLOCK Customization |
| Рабочее напряжение | 2.5V-5V Customization |
| диапазон углов обзора | 120-150° |
| количество приводных путей | STATIC/ MULTI DUTY |
| Тип/цвет подсветки | Customization |
| Цвет отображения | Customization |
| Тип светопропускания | Трансмиссивный |
| Рабочая температура | -40-80℃ |
| Температура хранения | -40-90℃ |
| срок эксплуатации | 100,000-200,000 часов |
| Устойчивость к ультрафиолетовым | ДА |
| Потребляемая мощность | уровень Microampere |
Данный продукт представляет собой TFT-экран с высоким разрешением, оснащен IPS-матрицей с полными углами обзора и светодиодной подсветкой с яркостью 880 кд/м², что обеспечивает четкую видимость даже в условиях сильной внешней засветки. Поддерживает широкий рабочий температурный диапазон от -30℃ до 85℃. По требованию заказчика может быть укомплектован емкостным сенсорным экраном и закаленным защитным стеклом. Широко применяется в дисплеях для робототехники, терминалах управления умной бытовой техникой, медицинском оборудовании и других областях.
Этот продукт является 256104 LCD матричный дисплей, он может отображать графику с 256 столбцов х 104 строк пикселей. Дисплей использует ASTN Negative mode LED backlit LCD, отображая белые символы на черном фоне с высокой контрастностью и широким углом обзора. Модуль содержит чип драйвера и использует производственный процесс COG, который является тонким и легким с низким энергопотреблением. Он подключается к главному MCU через 8-битный параллельный интерфейс LCD для отображения различных изображений и текста.
Продукты с ЖК-дисплеем с сегментным кодом типа TN широко используются в медицинских приборах, таких как измерители уровня глюкозы в крови, измерители артериального давления, измерители веса и жира, электронные термометры, устройства спектральной терапии, инфракрасные физиотерапевтические устройства и т. д.
Данный продукт представляет собой миниатюрный TFT-дисплей с разрешением 320480, поддерживает горизонтальную ориентацию экрана. Доступен выбор интерфейса: MCU-интерфейс или SPI-интерфейс. Это экономичное TFT-решение, широко используемое в медицинских центрифугах, интеллектуальных маршрутизаторах, телекоммуникационном оборудовании, умной бытовой технике, портативных приборах и т.д.
ЖК-дисплеи TN и HTN обладают отличной четкостью изображения и хорошими характеристиками в широком температурном диапазоне, что делает их широко используемыми в мотоциклетных и автомобильных приборах, а также в области строительной техники. Дисплеи могут создавать специальные эффекты изменения фона с использованием различных цветов подсветки.
Этот продукт является мини OLED dispaly, разрешение 128 * 64, может быть выбран множество интерфейсов: I2C/spi параллельный порт, 220cd/m², поддержка рабочей температуры -40 ℃ ~ 70 ℃, со сверхнизким энергопотреблением, высокой контрастностью и преимуществами широкого угла обзора. Содержание дисплея ясно и привлекательно. Широко используется в расходомере, детекторе газа, пожарном мониторинге и других сценариях.
ЖК-дисплей, используемый в качестве интерфейса отображения интеллектуальных счетчиков электроэнергии, представляет собой высокопроизводительное многоуровневое решение, широко применяемое в таких устройствах, как однофазные удаленно управляемые интеллектуальные счетчики, трехфазные многофункциональные счетчики и двунаправленные интеллектуальные счетчики учета электроэнергии. Данный дисплей поддерживает иерархическое представление информации на уровне пользователя, данных и управления, что не только облегчает конечным пользователям интуитивное считывание данных о потреблении электроэнергии, но и позволяет обслуживающему персоналу выполнять углубленный запрос данных и системное управление. Будучи ключевым интерфейсом взаимодействия с пользователем в счетчике, ЖК-дисплей является не только окном для отображения информации, но и важным носителем, отражающим точность измерений счетчика, данные связи в реальном времени и основные функции. Его высокая контрастность, широкий угол обзора и низкое энергопотребление обеспечивают четкое и стабильное отображение контента в различных условиях освещения, способствуя реализации удобства использования по принципу «пользователь легко понимает, обслуживающий персонал четко видит», что в целом повышает практичность и надежность интеллектуальных счетчиков электроэнергии.
Данный продукт представляет собой TFT экран с высоким качеством отображения, разрешением 1280720, интерфейсом LVDS и IPS технологией для широких углов обзора. Он оснащен светодиодной подсветкой с яркостью 880 кд/м², что обеспечивает четкую видимость даже в условиях сильной освещенности. Поддерживает работу в широком температурном диапазоне от -30℃ до 85℃. Доступны опции: емкостные сенсорные экраны и закаленное защитное стекло, что удовлетворяет строгим требованиям к эксплуатации промышленных продуктов и автомобильных приборных панелей. Широко применяется в приборных панелях электромобилей, HMI, промышленных приборах, портативных медицинских устройствах и др.
Негативные ЖК-дисплеи широко применяются в дисплейных панелях этажных указателей лифтов, внешних вызывных панелях, панелях вызова лифта, жидкокристаллических дисплейных панелях, кабинных дисплейных панелях, горизонтальных дисплейных панелях, монохромных ЖК-панелях и т.д. Среди них наиболее распространены три режима отображения: синий фон с белыми символами, черный фон с белыми символами и черный фон с цветными символами. Сегментные ЖК-дисплеи используются для отображения текущего этажа лифта, направления движения, подтверждения выбранного этажа, сигнализации перегрузки, напоминания о прибытии, а также для вызова лифта пассажирами с отображением статуса движения (например, «вверх», «вниз», «остановка» и т.д.). Также возможно реализовать сенсорную функцию для удовлетворения потребностей человеко-машинного взаимодействия в процессе использования лифта.
FSTN LCD расширяет угол обзора и повышает равномерность фонового цвета (по сравнению с STN LCD) за счет технологии компенсационной пленки. FSTN подходит для мультиплексного динамического управления, поддерживает до 320 линий в точечно-матричных продуктах и применим для сложных графических дисплеев.
7-дюймовый TFT-дисплей поддерживает работу в широком диапазоне температур от -20 °C до 70 °C, совместим со сложной электромагнитной средой и устойчив к вибрациям, отвечает строгим требованиям к условиям эксплуатации стиральных машин, широко используется в стиральных машинах, интеллектуальных вытяжках, интеллектуальных холодильниках, медицинских холодильных шкафах, кофемашинах и т. д. Доступно несколько вариантов разрешения: 800*480, 1024*600, 1280*800.
Точечно-матричный ЖК-модуль 128×64 является одним из наиболее часто используемых монохромных дисплейных продуктов. Его типы дисплеев включают STN позитивный дисплей, STN негативный дисплей, FSTN позитивный дисплей и FSTN негативный дисплей. Он комплектуется белой подсветкой или другими монохромными подсветками, предлагая различные режимы отображения, такие как серый фон с синими/черными символами, желто-зеленый фон с синими/черными символами и синий фон с белыми символами. Продукт характеризуется высокой контрастностью и широким углом обзора. Модуль содержит драйвер чипа и подключается к главному MCU через интерфейс SPI или 8-битный параллельный интерфейс ЖК-дисплея. Он прост в использовании, обеспечивает превосходное качество изображения и стабильную работу. Модуль может отображать графику и несколько строк текста, что делает его широко используемым в различных аркадных игровых автоматах.
Интерфейс отображения спортивного оборудования, такого как беговые дорожки, гребные машины и спиннинг-велосипеды, обычно использует более экономичный кодовый экран ЖК-сегмента. Его основные требования: ясность, стабильность, надежность, низкое энергопотребление. Основное содержание дисплея: Отображает основные параметры упражнения (например, время, скорость, расстояние, калории, частота сердечных сокращений, предустановленные программы, уровни и т. Д.) И может работать в сложном тренажерном зале или домашней среде (высокая и низкая температура, вибрация, изменение света).
Продукты VA обладают характеристиками высокой контрастности, широкого угла обзора, цветного и градиентного цветового дисплея, сверхширокой рабочей температуры (-40 ~ 80 градусов по Цельсию) и низкой стоимости эксплуатации.
Данный продукт представляет собой точечно-матричный ЖК-дисплей 12864, способный отображать графику с разрешением 128 столбцов x 64 строки пикселей. В дисплее используется технология FSTN, отображение — серый фон, сине-черные символы, высокая контрастность и широкий угол обзора. Модуль содержит встроенную драйверную микросхему, изготовлен по технологии COG (Chip-on-Glass), что обеспечивает тонкий профиль, малый вес и низкое энергопотребление. Связь с управляющим MCU осуществляется через интерфейс SPI или 8-битный параллельный интерфейс ЖК-дисплея. Предназначен для отображения различных изображений и текста.
Этот продукт является 12864 LCD матричный дисплей, который может отображать 128 столбцов х 64 строк пикселей графики. Дисплей использует STN режим светодиодной подсветки LCD, отображая черные символы на желтом и зеленом фоне, с высокой контрастностью и широким углом обзора. Модуль содержит чип драйвера и использует производственный процесс COG, что делает продукт тонким и легким, с низким энергопотреблением и широким температурным диапазоном. Он подключается к главному управляющему MCU через интерфейс SPI для отображения различных изображений и текстов.
