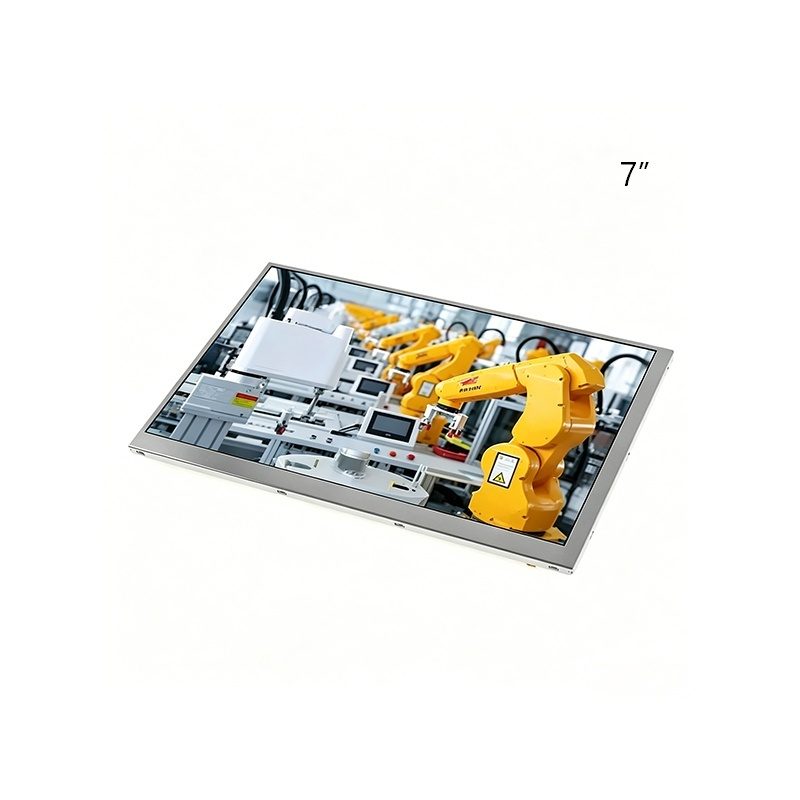

ЖК-дисплей 7.0 дюймов IPS TFT, использующий высокое разрешение 1280×800 и технологию IPS с полными углами обзора. Изображение четкое и стабильное, без цветовых искажений при широких углах обзора, обеспечивая реалистичный и детализированный эффект отображения. Яркость 400 кд/м² обеспечивает четкую видимость как в помещении, так и в условиях полутени, удовлетворяя разнообразные сценарии применения. Стандартный интерфейс LVDS совместим с основными материнскими платами, обеспечивает удобную интеграцию и эффективно снижает порог разработки. Поддерживается работа в широком температурном диапазоне от -20°C до +70°C, устройство устойчиво к сильным морозам и жаре, всегда работает стабильно, соответствует требованиям промышленной надежности. Широко применяется в медицинском оборудовании, промышленных панелях управления, интеллектуальных терминалах, портативных ручных приборах для наружного использования и других областях. Благодаря стабильному качеству и гибкому сервису, мы помогаем клиентам ускорить вывод продукции на рынок.
EASTERN DISPLAY — эксперт по глобальным решениям для отображения информации
✅ Точная адаптация
Полный размерный ряд от 0,96" до 15,6", разрешение от 80160 до 19201200 на выбор. В наличии более 200 стандартных моделей.
✅ Предоставление услуг по кастомизации:
Мы можем предложить клиентам следующие услуги по индивидуальной настройке:
1, Яркость подсветки.
2, Толщина, форма и материал защитного стекла (крышки).
3, Технология обработки поверхности 3A (AF/AR/AG).
4, Полная ламинация OCA.
5, Интегрированный корпус конструкции.
6, Возможность кастомизации CTP (сенсорной панели).
✅ Выбор, которому доверяют международные клиенты
Обслуживание клиентов в более чем 20 странах, включая Китай, Германию, США, Польшу, Японию и другие. Предоставлено более 5000 решений для индивидуальных TFT-дисплеев.
✅ Строгие экологические стандарты
Вся продукция имеет сертификаты RoHS/REACH.
| Manufacturer | Eastern Display |
| Product model | EDT070LSIND-01 |
| Resolution | 1280×800 |
| Interface | LVDS 40 Pin |
| Driver chip | 3*ST5821C and 1*ST5084C |

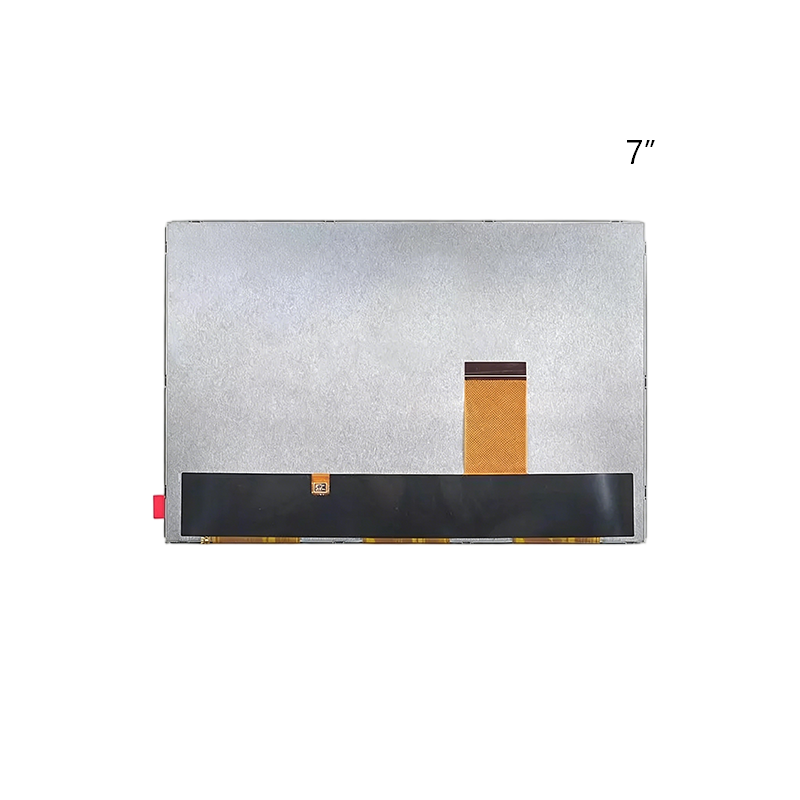

| Connection | FPC |
| Display type | 16.7M Color TFT display |
| Viewing angle | Free |
| Operating voltage | 3.3V |
| Backlight type | LED backlight |
| Backlight brightness | 400cd/m2 |
| Operating temperature | -20~70℃ |
| Storage temperature | -30~80℃ |
| Lifetime | 50000H |
