Выбор надежных ЖК-дисплеев: ключевые критерии для различных областей применения

2026-08-17

Содержание

В чем основные различия между матрицами TN, STN, FSTN, VA и TFT?
Почему интерфейсы и спецификации подключений являются наиболее частой причиной неисправностей при интеграции ЖК-дисплеев?
Как рабочие условия и температурный класс определяют долговременную надежность дисплеев?
Какие системные шаги следует соблюдать для подбора надежного ЖК-дисплея под конкретное применение?

При подборе ЖК-дисплеев для различных сфер применения большинство покупателей сначала обращают внимание на размер и разрешение — и сразу попадают в ловушку неверного выбора. По опыту взаимодействия с проектами высокояркая TFT-панель в серверных помещениях при температуре выше 45 °C может страдать от затухания подсветки, смещения цветов и перезагрузки из-за срабатывания защиты питания. А обычный сегментный дисплей STN с несоответствующим диапазоном рабочих температур при работе ниже номинального значения будет медленно обновляться и иметь замедленную реакцию изображения. Надежность ЖК-дисплея никогда не определяется маркетинговыми параметрами, она зависит от четырех ключевых инженерных характеристик: тип жидкокристаллической матрицы, совместимость интерфейса управления, температурный класс эксплуатации и конструкция подсветки. Эти четыре параметра напрямую определяют, будет ли оборудование стабильно работать более трех лет или потребует ремонта уже через полгода.

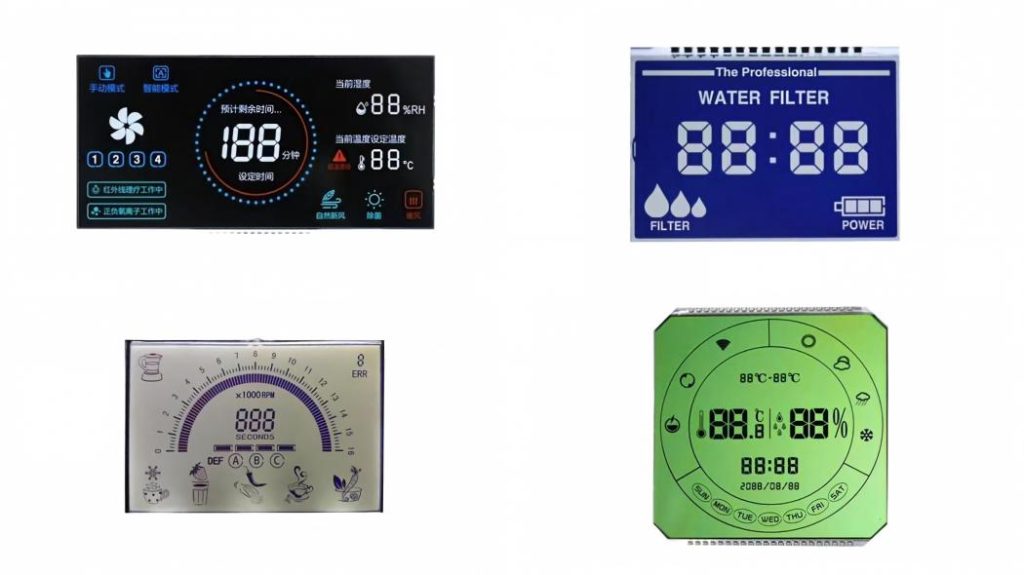

В чем основные различия между матрицами TN, STN, FSTN, VA и TFT?

Многие клиенты ошибочно полагают, что разные типы жидкокристаллических панелей отличаются лишь качеством изображения. На самом деле они задают фундаментальные различия в условиях эксплуатации, температурных характеристиках, стабильности и областях применения.

TN (скрученный нематик)

Монохромные панели имеют минимальную стоимость, сверхнизкое энергопотребление и высокую скорость обновления изображения — они являются основным решением для традиционных сегментных дисплеев. Недостаток: крайне узкий угол обзора, изображение читается только строго спереди; при боковом просмотре экран сильно светлеет, контрастность резко падает. Подходит для недорогой бытовой техники, простых измерительных приборов и устройств с малым энергопотреблением в режиме ожидания.
STN (сверхскрученный нематик)

По сравнению с TN панели имеют значительно расширенный угол обзора и повышенную контрастность, но скорость отклика низкая, типичное значение — 150–300 мс. Основной недостаток: при частом обновлении изображения появляется размытие и торможение, поэтому они не подходят для медицинских мониторов или промышленных высокоскоростных измерительных установок. Используются только для оборудования со статическим изображением и редким обновлением данных.
FSTN (STN с компенсационной пленкой)

Зрелое решение для промышленных монохромных дисплеев. Изображение чистое, без артефактов остаточного изображения, высокая равномерная контрастность и угол обзора. Стандартный диапазон рабочих температур от –20 °C до +70 °C, стабильность отображения при перепадах температур выше, чем у TN и обычных STN. Скорость отклика также составляет сотни миллисекунд. Широко применяется в промышленных измерительных приборах, уличном оборудовании, внешних счетчиках без отопления и электротехническом оборудовании — одно из основных решений для промышленных монохромных дисплеев.
VA (вертикальное выравнивание)

Для монохромных сегментных дисплеев это решение с высокой контрастностью и широким углом обзора. Черный цвет получается насыщенным, контрастность значительно выше, чем у TN/STN/FSTN, при просмотре из разных углов падение контрастности минимальное, изображение четкое, с выраженным разделением черного и белого. Минус: относительно высокое напряжение питания драйвера и низкая скорость отклика, не подходит для сценариев с частым обновлением экрана. Применяется в автомобильных панелях приборов, премиальной бытовой технике, промышленных пультах управления и медицинском оборудовании — там, где требуется четкое считывание данных из нескольких точек обзора.
TFT (тонкопленочный транзистор)

Цветные дисплеи с насыщенной цветовой гаммой, высоким разрешением, поддерживают анимацию и сложные интерактивные интерфейсы, являются стандартным выбором для цветных графических устройств. Важно развеять заблуждение: TFT не является универсальным премиальным решением. Панели крайне чувствительны к температуре, колебаниям питания и теплоотводу. При высоких температурах подсветка быстро тускнеет; нестабильное или пониженное напряжение вызывает искажения, мерцание экрана, поэтому требуется дополнительная стабилизация питания и система охлаждения. Без этих мер за один-два года эксплуатации яркость значительно снизится, цвета начнут искажаться.

Почему интерфейсы и спецификации подключений являются наиболее частой причиной неисправностей при интеграции ЖК-дисплеев?

Самая распространенная точка отказа при интеграции дисплеев — не низкое качество панели, а несоответствие временных характеристик интерфейса. Многие инженеры ошибочно считают, что «интерфейс SPI универсален». У панелей разного размера и с разными драйверными микросхемами частота тактового сигнала SPI, порог напряжения и полярность временных диаграмм могут кардинально отличаться. Подключение дисплея с уровнем сигнала 3,3 В к главному контроллеру на 5 В способно вывести из строя драйверную микросхему или снизить долговременную надежность модуля. Использование низкоскоростной шины SPI для TFT-дисплеев с высокой частотой обновления приводит к недостаточной частоте перерисовки и торможению изображения. Несоответствие временных параметров или нагрузочной способности шины вызывает искажения и мерцание экрана.

TFT-панели с интерфейсом RGB большого формата предъявляют строгие требования к 24-битной параллельной передаче данных, тактовому сигналу пикселей, синхросигналам и объему видеопамяти контроллера. Если у управляющего модуля отсутствует буферизация или не совпадают временные характеристики, появляется сдвиг изображения, двоение и разрывы кадра. При грамотном инженерном подборе необходимо предварительно проверять временные диаграммы драйвера, стандарт напряжений, нагрузку шины и скорость обмена данными. Это позволяет избежать проблем совместимости оборудования на этапе проектирования и обеспечить стабильную работу на долгий срок.

Как рабочие условия и температурный класс определяют долговременную надежность дисплеев?

Стандартный диапазон рабочих температур большинства бытовых ЖК-дисплеев — от –10 °C до +50 °C, они подходят исключительно для эксплуатации в помещениях при комнатной температуре. Однако промышленные цеха, котельные, автомобильное оборудование и уличные приборы работают при температурах, выходящих за эти рамки, поэтому обычные дисплеи быстро выходят из строя или демонстрируют искаженное изображение.

Промышленные широко температурные ЖК-модули стабильно функционируют в диапазоне от –30 °C до +85 °C, подходят для электросчетчиков в холодных регионах, автомобильных диагностических устройств и уличных промышленных терминалов. Выбор правильного температурного класса — это не просто галочка в спецификации, а ключевой фактор долговременной надежной работы на объекте.

Какие системные шаги следует соблюдать для подбора надежного ЖК-дисплея под конкретное применение?

Определите рабочие условия: диапазон температур, эксплуатация на открытом воздухе, воздействие прямых солнечных лучей, качество питания, уровень вибрации и влажность среды.
Выберите тип дисплея: для монохромных сегментных или точечных экранов выбирайте между FSTN и VA в зависимости от требуемого угла обзора и контрастности; для цветных графических интерфейсов рассматривайте TFT-панели.
Проверьте интерфейс и уровень напряжения сигналов: убедитесь в совпадении напряжений контроллера, полярности временных диаграмм, скорости передачи по SPI/RGB и нагрузочной способности шины.
Проанализируйте схему подсветки: при эксплуатации при высоких температурах используйте подсветку расширенного температурного диапазона и предусмотрите теплоотвод; для работы на солнце выбирайте сверхяркие или полупрозрачно-отражающие панели.
Запросите полную техническую спецификацию и температурные графики: проверьте диапазон рабочих и хранения температур, время отклика, кривые затухания яркости и данные по надежности.
Проведите мелкосерийные испытания на старение: тестируйте модули не менее 72 часов при максимальной и минимальной рабочей температуре для проверки качества изображения и стабильности питания.
При необходимости свяжитесь с Eastern Display для подбора панелей с расширенным температурным диапазоном под реальные условия эксплуатации, проверки совместимости интерфейсов и предоставления образцов для тестирования.

Часто задаваемые вопросы

Вопрос 1: В чем практические различия между FSTN и VA среди промышленных монохромных дисплеев? Как сделать правильный выбор?

FSTN и VA — два проверенных решения для промышленных монохромных дисплеев, но они ориентированы на разные задачи.

Модули FSTN демонстрируют отличную стабильность при перепадах температур, типичный диапазон эксплуатации от –20 °C до +70 °C, изображение чистое, без артефактов остаточного кадра. Они являются предпочтительным вариантом для промышленных измерительных приборов, уличного оборудования и электротехники, где первостепенное значение имеет стабильность отображения при разных температурных режимах.

VA имеет повышенную контрастность, насыщенный черный цвет и максимально широкий угол обзора, при просмотре из разных позиций контрастность падает минимально. Недостатки — более высокое напряжение драйвера и низкая скорость отклика. Если для оборудования важна максимальная контрастность и читаемость под любым углом (автомобильные панели приборов, медицинское оборудование), то лучшим решением станет VA.

Вопрос 2: Почему многие TFT-дисплеи, удовлетворяющие заявленным показателям яркости и разрешения, выходят из строя за один-два года при эксплуатации в промышленных условиях?

TFT-панели изначально чувствительны к высоким температурам, колебаниям напряжения и отсутствию теплоотвода. При повышении температуры яркость подсветки быстро снижается — этот момент часто игнорируют на этапе подбора оборудования. Нестабильное или пониженное питание вызывает мерцание, искажение цветов и даже необратимое повреждение драйверной микросхемы. Без стабилизатора питания и продуманной системы охлаждения панель, отлично работающая в лабораторных условиях, уже через один-два года эксплуатации на объекте потеряет большую часть яркости, цвета будут искажаться. Решение — не отказываться полностью от TFT, а выполнить полную инженерную адаптацию системы: подобрать стабилизацию питания, организовать теплоотвод и выбрать подсветку с подходящим температурным классом под конкретные условия эксплуатации.
