Данный продукт представляет собой матричный ЖК-дисплей 12864, способный отображать графику с разрешением 128 столбцов на 64 строки пикселей. Дисплей выполнен по технологии FSTN со светодиодной подсветкой, обеспечивающей отображение темно-синих символов на сером фоне, высокую контрастность и широкий угол обзора. Модуль содержит встроенный драйвер, произведен по технологии COG (кристалл на стекле), что обеспечивает его тонкость, легкость и низкое энергопотребление. Подключается к главному управляющему микроконтроллеру (MCU) через интерфейс SPI и предназначен для отображения различных изображений и текста.
Данный продукт представляет собой матричный ЖК-дисплей 12864, способный отображать графику с разрешением 128 столбцов на 64 строки пикселей. Дисплей выполнен по технологии FSTN со светодиодной подсветкой, обеспечивающей отображение темно-синих символов на сером фоне, высокую контрастность и широкий угол обзора. Модуль содержит встроенный драйвер, произведен по технологии COG (кристалл на стекле), что обеспечивает его тонкость, легкость и низкое энергопотребление. Подключается к главному управляющему микроконтроллеру (MCU) через интерфейс SPI и предназначен для отображения различных изображений и текста. Данные графические матричные дисплеи доступны в разрешениях: 122x32, 128x64, 128x128, 144x32, 160x160, 160x32, 160x80, 192x64, 240x64, 240x128, 320x240 и других. Заказчики могут выбирать различные типы светодиодной подсветки и комбинации ЖК-экранов в соответствии с требованиями к продукту.
| Manufacturer | Eastern Display |
| Product model | EDM12864-133 |

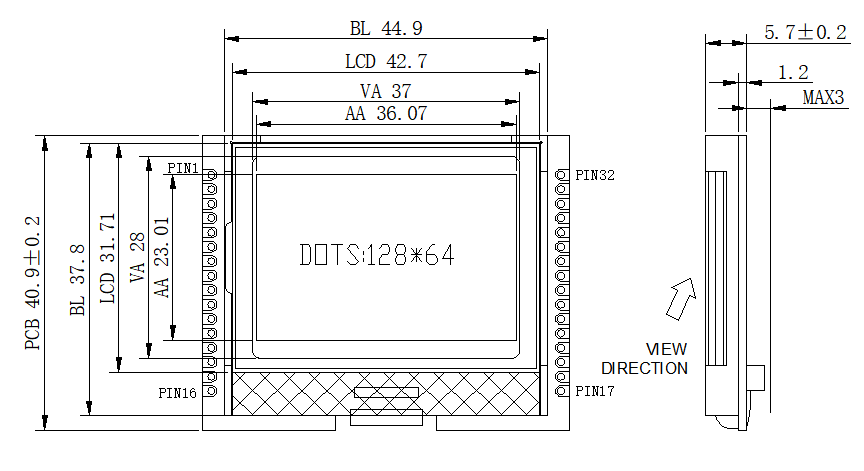

| Display content | 128x64 dot matrix display |
| Background | Gray |
| Interface | SPI interface |
| Driver chip model | LCD controller ST7567 |
| Module type | COG LCD Module |
| Connection | FPC |
| Display type | FSTN LCD,Positive,Transflective |
| Viewing angle | 6 O'clock |
| Operating voltage | 3.3V |
| Backlight type | LED backlit |
| Backlight color | White |
| Operating temperature | -20~70℃ |
| Storage temperature | -30-80℃ |
