Dalian Eastern Display Co., Ltd.

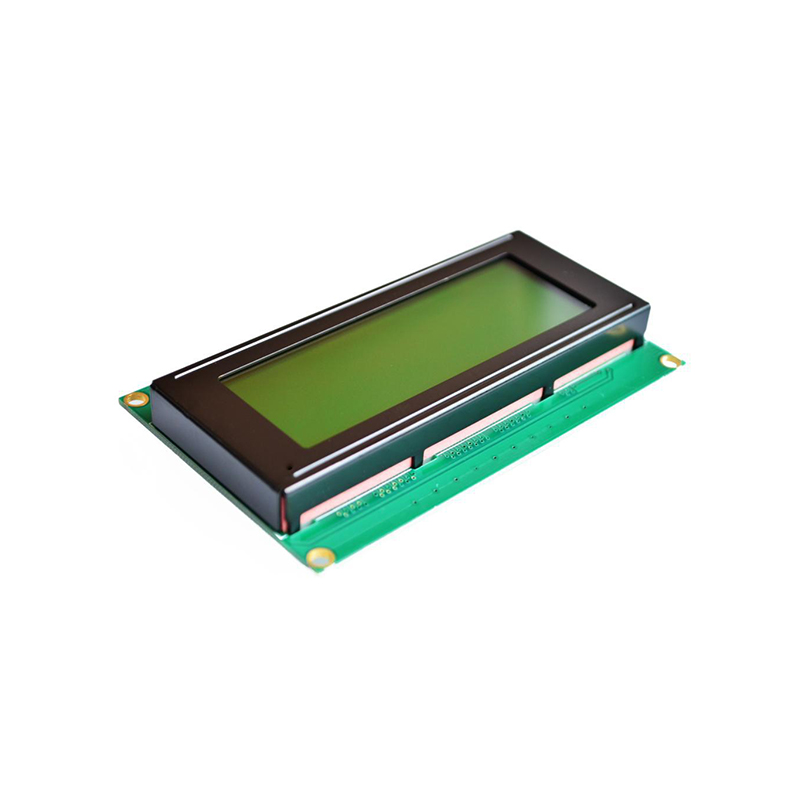

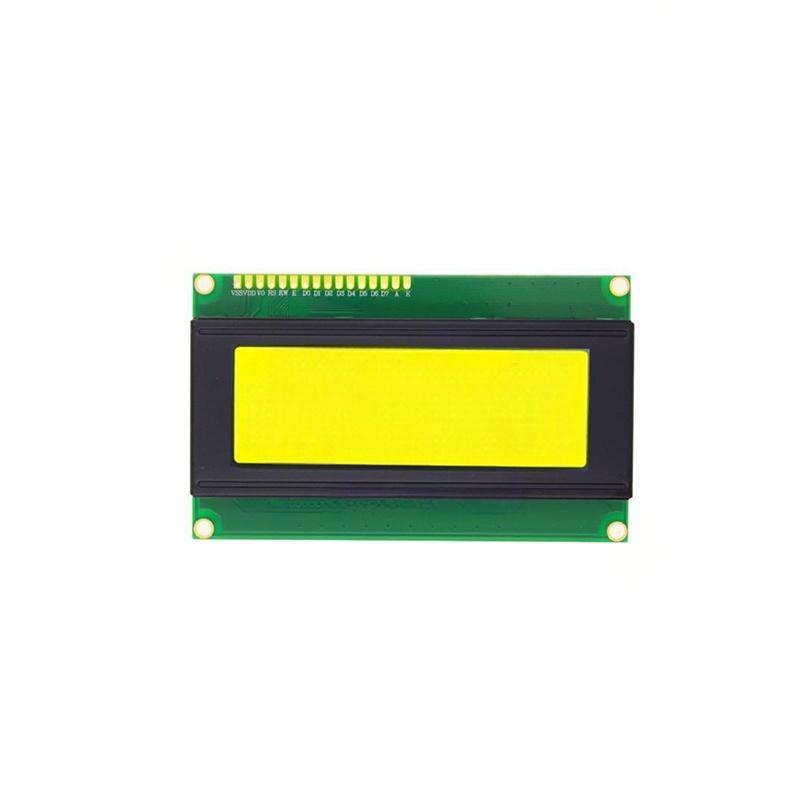

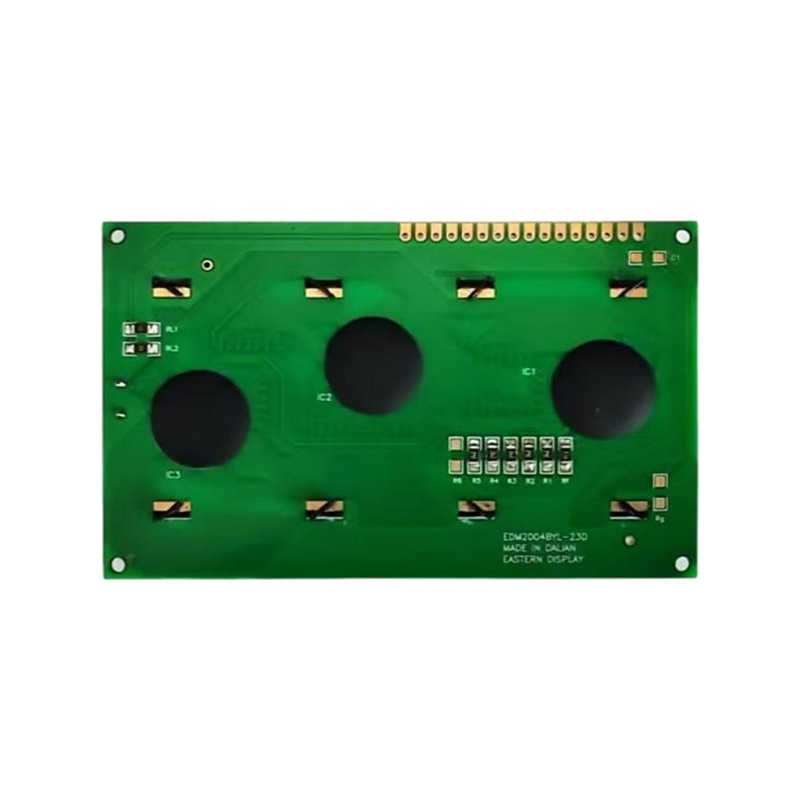

Данный продукт представляет собой LCD модуль точечно-матричного дисплея 20×4 символов, предназначенный для отображения символов ASCII. Модуль имеет 4 строки по 20 символов в каждой. В дисплее используется STN LCD (желто-зеленый режим) с LED-подсветкой, обеспечивающий отображение черных символов на желто-зеленом фоне, высокую контрастность и широкий угол обзора. Модуль содержит универсальную микросхему драйвера символов ST7066, изготовлен по технологии COB (Chip On Board) и подключается к управляющему MCU через 8-битный параллельный интерфейс LCD, что обеспечивает удобство использования.
Данный продукт представляет собой LCD модуль точечно-матричного дисплея 20x4 символов, предназначенный для отображения символов ASCII, обладает высокой контрастностью и широким углом обзора. Модуль содержит универсальную микросхему драйвера символов ST7066, изготовлен по технологии COB (Chip On Board) и подключается к управляющему MCU через 8-битный параллельный интерфейс LCD, что обеспечивает удобство использования. Подобные модули символьных точечно-матричных LCD дисплеев могут быть изготовлены на заказ в различных конфигурациях: 8x1, 8x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 и до 40x4. Также возможен выбор различных языковых наборов символов (матриц символов), типов LCD экранов и типов LCD подсветки. Благодаря встроенному набору символов (знакогенератору), передача данных упрощена, что обуславливает широкое применение данного модуля в приборах и устройствах, где требуется отображение только символов ASCII.
| Manufacturer | Eastern Display |
| Product model | EDM2004-23 |
| Display content | 20x4 character dot matrix display |
| Background | Yellow-green |
| Interface | 8-bit parallel LCD |
| Driver chip model | LCD controller ST7066 |
| Module type | COB LCD Module |
| Connection | Zebra |
| Display type | STN LCD，Positive，Transflective |
| Viewing angle | 6 O'clock |
| Operating voltage | 5V |
| Backlight type | LED backlit |
| Backlight color | Yellow-green |
| Operating temperature | -20-70℃ |
| Storage temperature | -30-80℃ |
Ключевые слова: Точечно-матричный дисплей символов/LCD с LED-подсветкой/Параллельный LCD/COB LCD модуль/STN LCD/Модуль LCD дисплея/LCD модуль
