Dalian Eastern Display Co., Ltd.
2025-06-19
Жидкокристаллический модуль (Liquid Crystal Module, сокращенно LCM), также обычно называемый ЖК-модулем, представляет собой компонент, который объединяет жидкокристаллическую панель дисплея (ЖКД), ключевую схему привода и систему подсветки для реализации вывода визуальной информации. Являясь основным компонентом современного электронного оборудования, LCM широко используется в бытовой электронике, промышленном оборудовании, медицинском оборудовании, автомобильных дисплеях и умной бытовой технике благодаря своей компактной конструкции, низкому энергопотреблению и универсальности.

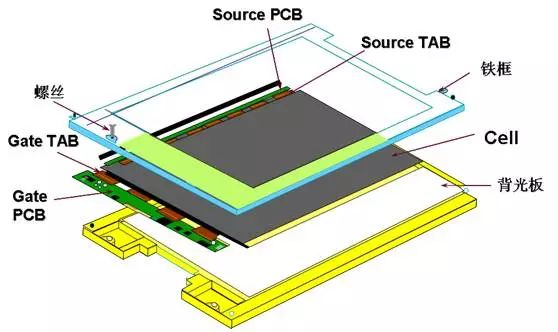

Структура и состав LCM
LCM обычно состоит из трех основных компонентов:
1. Жидкокристаллическая панель (LCD Panel): содержит основной слой жидкокристаллической ячейки, формируя изображение путем регулировки света.
2. Схема драйвера (Driver Circuitry): содержит интегральную схему, отвечающую за управление сигналом напряжения пикселя.
3. Блок подсветки (Backlight Unit): обычно светодиоды обеспечивают равномерное освещение, обеспечивая яркость и согласованность цвета.
Принцип работы
Жидкокристаллическая панель изменяет направление расположения жидкокристаллических молекул с помощью электрического поля. Когда подается напряжение, молекулы жидкого кристалла скручиваются под углом, чтобы регулировать коэффициент пропускания света подсветки, тем самым создавая контраст и цвет. Схема возбуждения преобразует входные сигналы от микроконтроллеров и других устройств в инструкции управления пикселями и, наконец, реализует отображение текста, графики или динамических изображений.

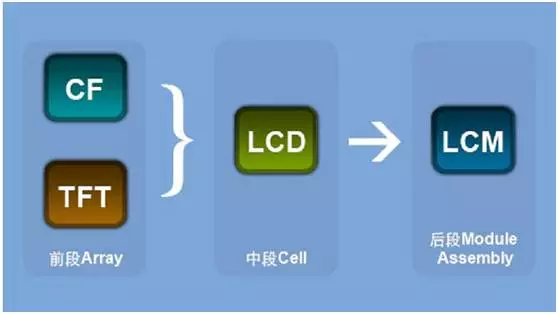

Классификация модулей
В соответствии с классификацией режима ЖК-дисплея, обычно используются TN, HTN, STN, FSTN, VA, в соответствии с классификацией производственного процесса, есть SMT, COB, COG. Среди них модули COG все чаще используются из-за их высокой интеграции, тонкости и легкости, низкой стоимости и низкого энергопотребления.
Выберите LCD или LCM
ЖК-диск
-относится только к жидкокристаллическим панелям (без схемы привода, контроллера или подсветки).
-Требуется дополнительное проектирование цепей привода, управления питанием, интерфейсов и т.д.
-Подходит для сценария: требуется высокоиндивидуальная схема дисплея или уже имеется возможность проектирования комплектующего привода.
LCM
-Интегрированная ЖК-панель + схема драйвера + контроллер + подсветка + интерфейс.
-Plug and Play для упрощения разработки.
Подходит для сценариев: быстрое прототипирование, ограниченные ресурсы или необходимость сокращения времени выхода на рынок.
Ключевые факторы выбора
| Фактор | ЖК-диск | LCM |
| Сложность разработки | Высокий (требуется собственная разработка привода) | низкий |
| цикл разработки | длинный | короткий |
| Стоимость | Низкая, но общая стоимость может быть выше | Высокий, меньше периферийных цепей |
| Гибкость | Высокий (настраиваемый водитель может быть приведен) | Низкий (ограничен функциональностью модуля) |
| занятость пространства | Более компактный (подходит для высокоинтегрированного дизайна) | Больше (включая периферийные цепи) |
Рекомендуемый сценарий выбора
Выберите ЖК-дисплей:
-Продукт требует специальных эффектов дисплея (например, высокая частота обновления, оптимизация низкого энергопотребления).
-Наличие зрелой команды разработчиков драйверов или повторное использование существующих решений.
-Чрезвычайно чувствительные к затратам и массовое производство (например, бытовая электроника).
Выберите LCM:
-Необходимость быстрой проверки функций (например, панели умного дома, промышленные HMI).
-Отсутствие ресурсов для разработки аппаратного обеспечения или нехватка времени.
-производство мелких серий (например, проекты производителей, приборы).

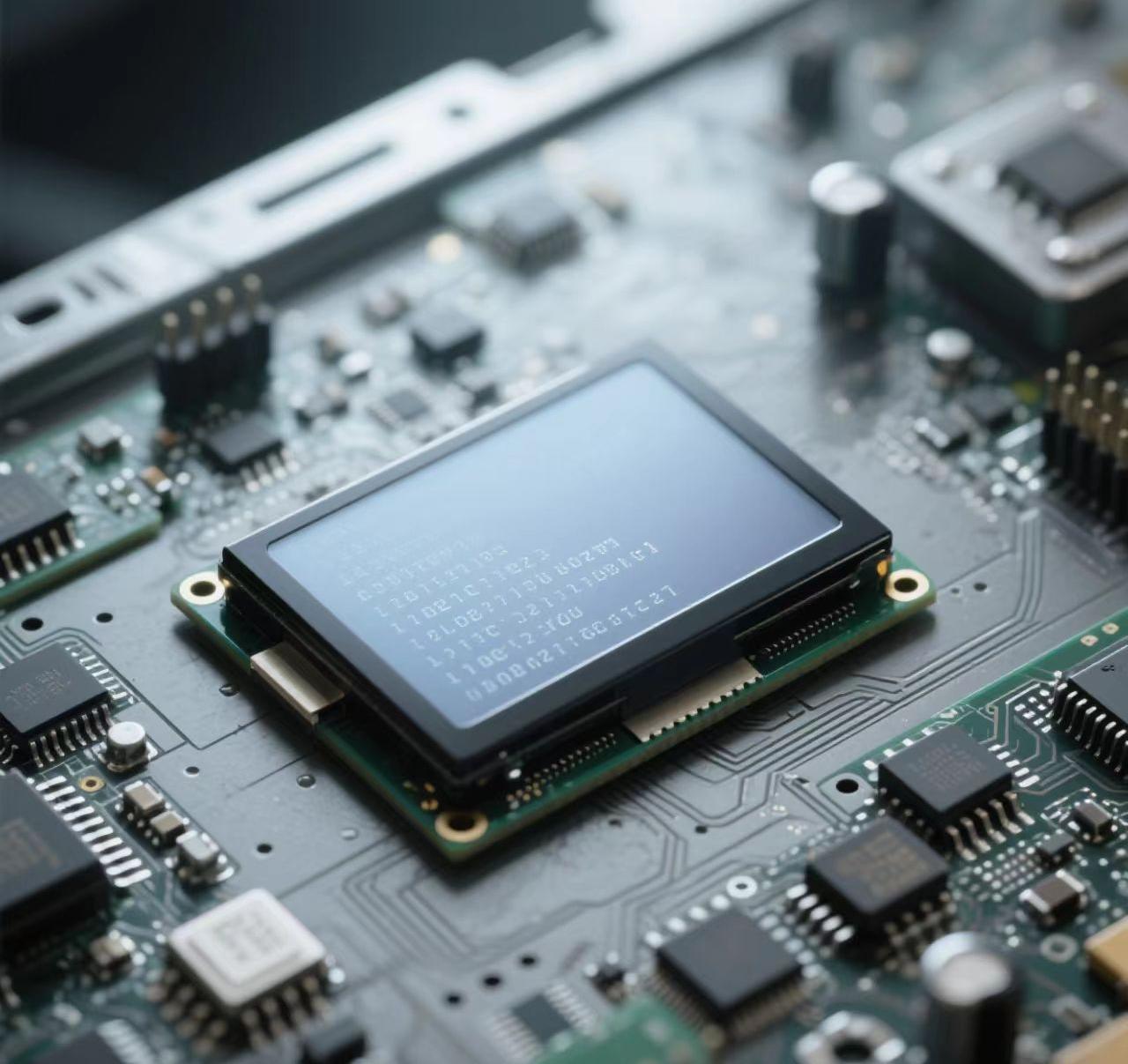

Типичное применение
LCM обычно встречается в следующих устройствах:
-бытовая техника (например, микроволновая печь, стиральная машина)
-Промышленный человеко-машинный интерфейс (HMI)
-Автомобильная приборная панель и бортовая развлекательная система
-Медицинский монитор с портативным диагностическим оборудованием
-Ручные инструменты
Компания EASTERN DISPLAY была основана в 1990 году. Это известное отечественное предприятие по производству жидкокристаллических дисплеев (LCD) и их модулей (LCM), специализирующееся на проектировании, разработке, производстве и продаже жидкокристаллических дисплеев (LCD). Компания прошла весь путь ЖК-дисплеев в Китае от начала, развития до процветания. Продукция LCM непрерывно развивается и обогащается, тип продукции включает TN, HTN, STN, FSTN, VA, производственный процесс включает SMT, COB, COG, широко используется в автомобильной, медицинской, промышленном контроле и бытовой технике и других областях, продукция широко распространена на внутреннем и зарубежном рынках.
