Введение в ЖК-дисплеи VA с полным углом обзора

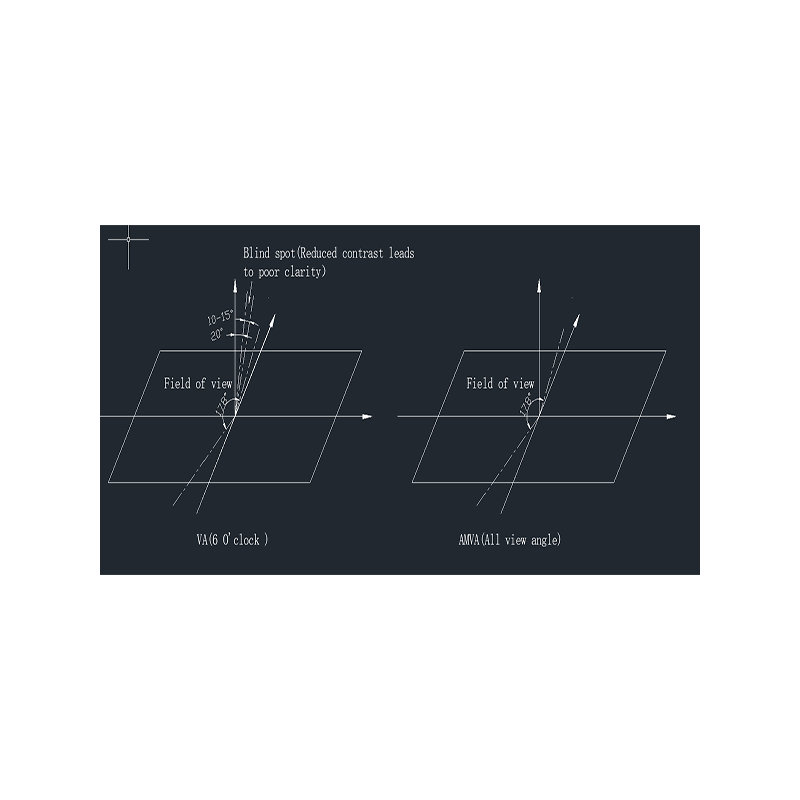

Обычные VA (Vertical Alignment) ЖК-дисплеи используют режим отображения с черным фоном и белыми символами, обладают такими характеристиками, как высокая контрастность, быстрый отклик, низкое энергопотребление и длительный срок службы. В сочетании с трафаретной печатью или цветными фильтрами они могут достигать цветовых эффектов и широко используются в различных областях, таких как бытовая техника, медицинские приборы, автомобили и прецизионные приборы. Однако обычные VA ЖК-дисплеи имеют слепую зону в 10-15° при косых углах обзора (где коэффициент контрастности значительно снижается), что не позволяет добиться четкого отображения с этих углов.

В последние годы в промышленности получила распространение технология AMVA (Advanced Multi-domain Vertical Alignment) без слепой зоны, также известная как ЖК-дисплей VA с полным углом обзора, которая устраняет недостаток обычных сегментных VA дисплеев, не способных обеспечить широкий угол обзора.

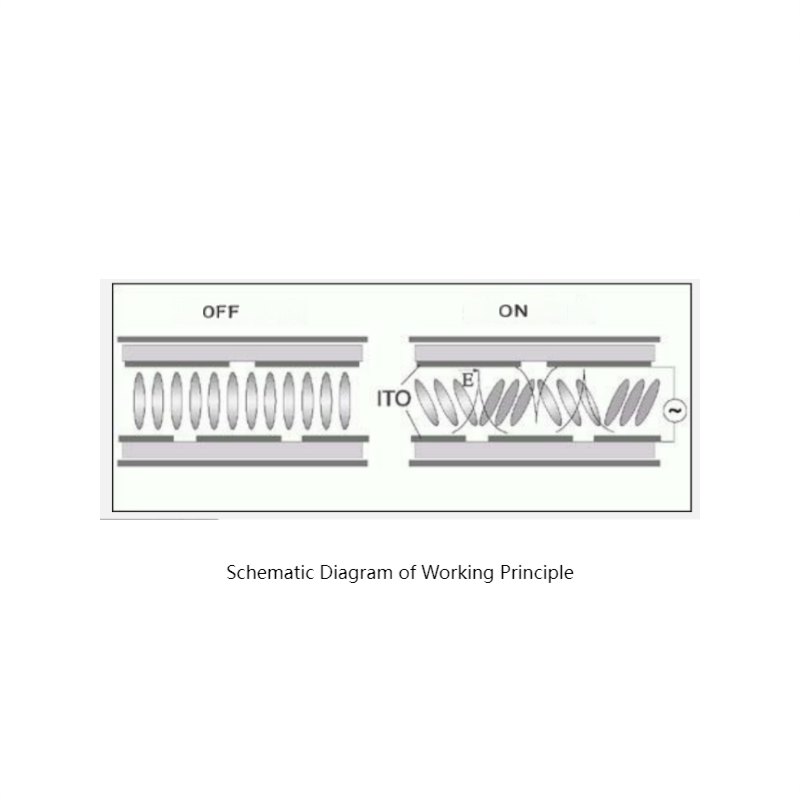

Принцип работы ЖК-дисплея заключается в управлении степенью пропускания света путем применения электрического поля для поворота молекул жидких кристаллов, тем самым достигая отображения изображения. Из-за присущих ограничений формы, структуры и ориентации молекул жидких кристаллов, достижение полного угла пропускания света невозможно, что неизбежно приводит к слепой зоне обзора.

ЖК-дисплеи VA с полным углом обзора используют передовую технологию панелей AMVA (Multi-domain Vertical Alignment). Путем внедрения нескольких первых полых структур внутри электрода COM и нескольких вторых полых структур внутри электрода SEG достигается ортогональное перекрывающееся расположение электродов COM и SEG. Такая конструкция приводит к тому, что первые полые структуры в электроде COM и вторые полые структуры в электроде SEG располагаются параллельно, попеременно и на равном расстоянии. Это эффективно устраняет слепую зону при косых углах обзора, присутствующую в обычных VA продуктах, достигая thereby эффекта отображения со сверхшироким углом обзора в 178°.

В настоящее время лишь немногие производители в полной мере освоили эту технологию AMVA. Более того, существуют различия в формах, размерах полых структур и управлении технологическими процессами между разными производителями, что приводит к различиям в контроле контрастности в пределах бывшей слепой зоны. После многолетних НИОКР и усовершенствований технология AMVA для ЖК-дисплеев VA с полным углом обзора нашей компании достигла лидирующих в отрасли уровней, способных обеспечить эффект отображения с широким углом обзора, гарантирующий одинаковые визуальные ощущения с любого угла обзора для невооруженного глаза.

Стоимость сегментных ЖК-дисплеев VA с полным углом обзора немного выше, чем у обычных сегментных VA дисплеев (примерно на 10% выше), в то время как другие эксплуатационные характеристики полностью идентичны. Для фиксированного отображаемого контента производительность сегментных ЖК-дисплеев VA с полным углом обзора может полностью соответствовать производительности TFT (Thin-Film Transistor) дисплеев. Однако их стоимость оснастки и цена за единицу намного ниже, чем у TFT продуктов, что облегчает дифференцированные изменения дизайна и позволяет использовать один и тот же внешний корпус. Без изменения аппаратной части корпуса и основной платы (определение интерфейса FPC остается неизменным) можно одновременно разрабатывать несколько продуктов LCM (LCD Module) общего вида с различным отображаемым контентом, обеспечивая быстрое дифференцированное размещение продуктов.

Эти сегментные ЖК-дисплеи поддерживают различные методы управления и совместимы со статическим управлением (низкое энергопотребление), динамическим управлением (мультиплексирование) или гибридным управлением. Сегментные ЖК-дисплеи имеют низкое рабочее напряжение (обычно 3-5В) и не имеют высокочастотных сигналов обновления, что приводит к минимальным электромагнитным помехам (EMI) для окружающего электронного оборудования. Это делает их подходящими для продуктов в областях, чувствительных к EMI, таких как медицинская и авиационная техника. Они могут работать в широком температурном диапазоне от -40°C до 90°C, имеют срок службы до 20 лет, а их размер и форма могут быть гибко настроены. Большие объемы заказов могут быть доставлены в относительно короткие сроки, удовлетворяя потребности в поставках популярных продуктов.
