ЖК-модули EASTERN DISPLAY COG ускоряют рост

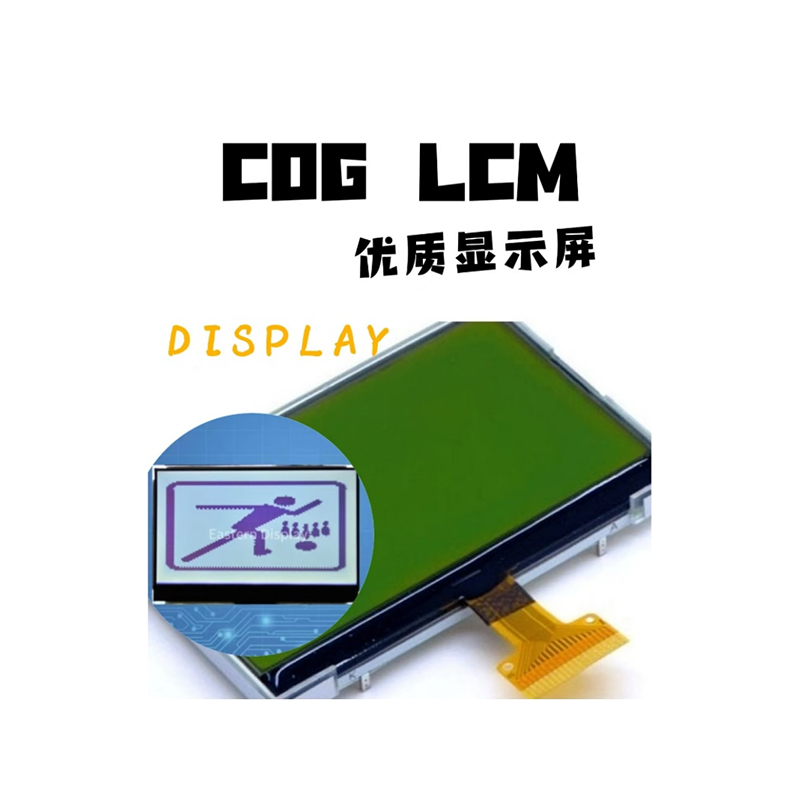

Жидкокристаллический модуль COG (Chip-on-Glass) LCM представляет собой технологию отображения, которая привязывает микросхему драйвера (IC) непосредственно к стеклянной подложке и широко используется в миниатюрных и высокоинтегрированных электронных устройствах.

1. Структура и принцип работы
Конструктивный состав:
-ЖК-панель: на основе стеклянной подложки, содержащей жидкокристаллический слой и прозрачный электрод (ITO).
-Драйвер IC: фиксируется непосредственно на краю стекла с помощью анизотропного проводящего клея (ACF).
-Периферийные схемы: включая источник питания, сигнальный интерфейс и т. Д., Обычно соединяются через гибкую плату (FPC).
Принцип работы:
Водящий IC управляет отклонением жидкокристаллических молекул через электроды на стеклянной подложке, регулирует светопропускание и реализует отображение изображения.

2. Основные характеристики
-Тонкий и легкий вес: уберите традиционную плату носителя печатной платы, толщина может быть ниже 1 мм, подходит для небольших устройств.
-Высокая интеграция: интегрированная конструкция драйвера IC и стекла, уменьшая количество периферийных компонентов.
-Низкое энергопотребление: упрощение схемы, снижение энергопотребления, подходит для оборудования, работающего на
-Высокая надежность: уменьшение паяных соединений и разъемов, уменьшение риска плохого контакта.
-Преимущество стоимости: зрелый процесс при массовом производстве, подходит для массового производства.

3. Типичные сценарии применения
-Бытовая электроника: умные часы, калькуляторы, портативные приборы.
-Промышленное оборудование: промышленные приборы управления, ручные терминалы.
-Медицинское оборудование: портативный монитор, глюкометр.
-Автомобильная электроника: бортовая приборная панель, центральный вспомогательный экран.

4. Сравнение преимуществ и недостатков
Преимущества
-Небольшой размер и легкий вес, подходит для миниатюрной конструкции.
-Высокая стабильность цепи и сильная антивибрационная характеристика.
-Низкое энергопотребление увеличивает срок службы батареи.
недостатки
-Трудность в ремонте: повреждение IC драйвера требует замены всего модуля.
-Высокая сложность конструкции ЖК-экрана: требуется высокоточный процесс привязки, а затраты на первоначальную разработку высоки.

5. Ключевые технические параметры
-Разрешение: общий 128×64, 160×160 и т. Д., Подходит для экрана малого размера.
-Интерфейс: протоколы с низким количеством выводов, такие как SPI, I²C и т.д.
-Рабочая температура: широкая температура обычно -20 ℃ ~ 70 ℃, супер широкая температура может достигать -40 ℃ ~ 80 ℃.
-Потребление мощности: ток ожидания класса микроампера, рабочий ток класса миллимпера.

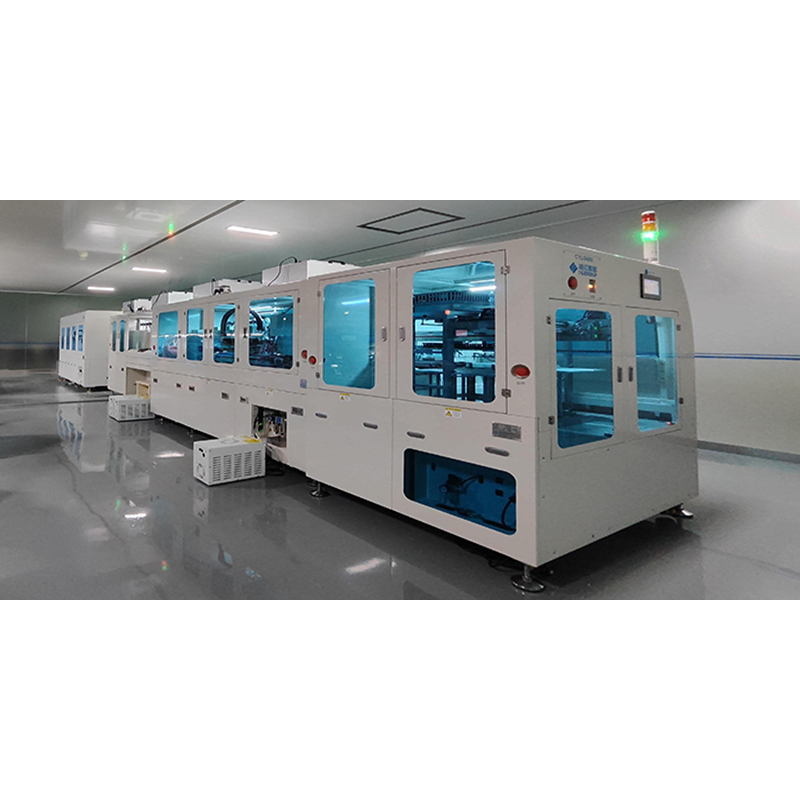

EASTERN DISPLAY имеет передовую линию по производству модуля COG, типы продуктов охватывают VA/TN/HTN/STN/FSTN,
Основные моменты его технологии модуля COG включают в себя:
-Высокоточный процесс привязки: минимальный шаг привязки до 15 мкм, поддерживает более высокую плотность интеграции IC.
-Индивидуальная разработка: Предоставьте полный процесс решения от резки стекла, выбора IC до оптимизации привода.
-Высокая надежность: может быть применима к потребительской, промышленной и автомобильной электронике.
EASTERN DISPLAY постоянно выпускает различные модули COG, включая индивидуальные модули кода сегмента COG, универсальные модули COG с точечной матрицей 128×64, 160×160, 240×160, 320×240, модули COG с интегрированными сенсорными клавишами, модули COG со сверхнизким энергопотреблением, модули COG со сверхширокой температурой для удовлетворения потребностей различных пользователей.
